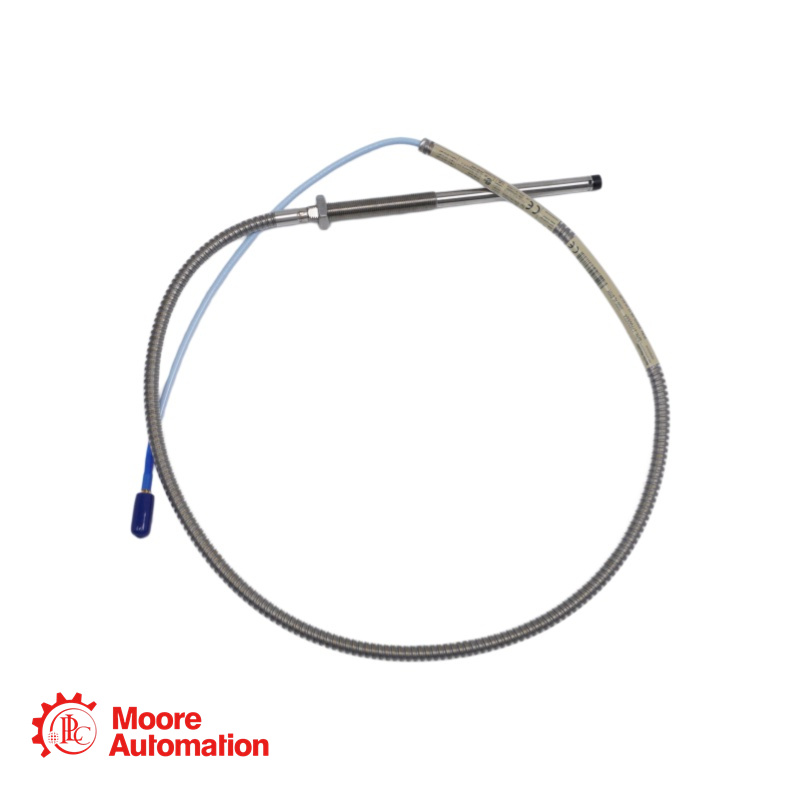

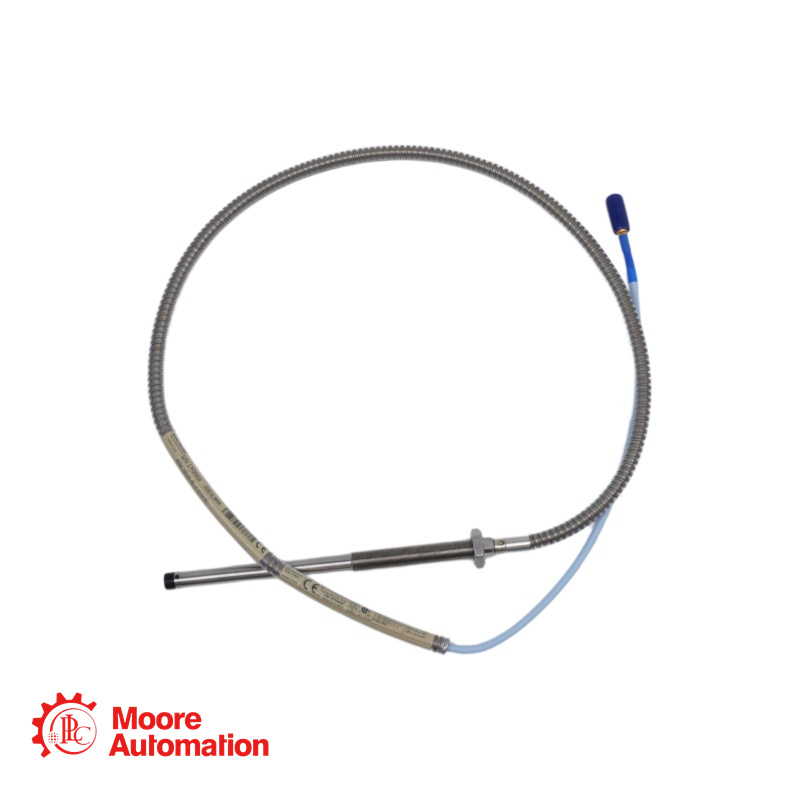

330104-08-15-05-01-05 — это бесконтактный датчик 3300 XL 8 мм с резьбой M10 x 1 и защитным покрытием. Он является частью системы бесконтактных датчиков 3300 XL 8 мм.
Бренд :
Bently Nevadaномер части :
330104-08-15-05-01-05Масса :
0.2 kgИзмерение :
32x30x2cmСтрана происхождения :
USAКод ТН ВЭД :
8537101190Описание :
Proximity Probe
330104-08-15-05-01-05 Краткий обзор 330104-08-15-05-01-05 — это бесконтактный датчик 3300 XL диаметром 8 мм, с резьбой M10 x 1 и защитным покрытием. Он является частью системы бесконтактных преобразователей 3300 XL 8 мм, которая обеспечивает выходное напряжение, пропорциональное расстоянию между наконечником датчика и проводящей поверхностью, для измерения статических (положение) и динамических (вибрация) параметров. Этот конкретный датчик предназначен для использования с бесконтактным датчиком 3300 XL и удлинительным кабелем. Бренд Бентли, Невада Источник США Семейство продуктов Система бесконтактных датчиков 3300 XL 8 мм Жизненный цикл продукта Активный продукт Вес нетто 0,2 кг Состояние Оригинальный Новый Гарантия 12 месяцев
Спецификация 330104-08-15-05-01-05
Параметр | Спецификация |
Базовая модель | 330104 |
Тип зонда | Бесконтактный датчик 3300 XL 8 мм, резьба M10 x 1голова в доспехах |
Длина без резьбы (Вариант А) | 80 мм (0,8) |
Общая продолжительность дела (Вариант B) | 150 мм (15) |
Общая длина (Вариант C) | 5,0 метров (16,4 фута) |
Тип разъема и кабеля (Вариант D) | 01: Миниатюрный коаксиальный разъем ClickLoc с защитой, стандартный кабель |
Одобрение агентства (Вариант E) | 05: Сертификаты CSA, ATEX, IECEx |
Линейный диапазон | 2 мм (80 мил) от приблизительно 0,25 до 2,3 мм (от 10 до 90 мил) |
Приростной масштабный коэффициент (ISF) | 7,87 В/мм (200 мВ/мил) ± 6,5% с учетом погрешности взаимозаменяемости в линейном диапазоне 80 мил от 0°C до +45°C (+32°F до +113°F) |
Номинальное сопротивление зонда постоянному току | 8,73 Ом ± 0,50 Ом (для длины зонда 5,0 метров) |
Рекомендуемая настройка зазора для радиальной вибрации | -9 В постоянного тока [приблизительно 1,27 мм (50 мил)] |
▶Основные области применения включают измерение вибрации и положения в машинах с подшипниками скольжения, а также измерение опорных сигналов и скорости с помощью ключевых фазоров.
Этот конкретный зонд (с броней) используется в тех случаях, когда кабель требует дополнительной защиты.
По возможности рекомендуется использовать зонд диаметром 8 мм для обеспечения оптимальной устойчивости к механическим повреждениям, поскольку больший диаметр обеспечивает более прочный корпус и более толстую герметизацию катушки зонда.
Он используется с датчиком приближения 3300 XL и удлинительным кабелем (например, 330130 или 330190), общая длина которого соответствует общей длине датчика приближения.
|
|
|
|
В: Взаимозаменяем ли данный датчик 330104-08-15-05-01-05 с компонентами серии 3300, не относящимися к XL?
▶A: Да, компоненты 3300 XL 8 мм взаимозаменяемы как электрически, так и физически с компонентами 3300 5 мм и 8 мм, не относящимися к серии XL, при соблюдении минимально допустимого радиуса изгиба кабеля (25,4 мм / 1,0 дюйм).
В: Какой тип кабеля 330104-08-15-05-01-05 используется в этом щупе, и является ли он бронированным?
▶A: В этом зонде используется стандартный трехжильный кабель 75 Ом с изоляцией из фторэтиленпропилена (FEP). Он также включает в себя гибкую броню из нержавеющей стали AISI 302 или 304 с внешней оболочкой из FEP для дополнительной защиты кабеля.
В: Какой минимальный рекомендуемый диаметр стержня для использования с этим зондом 330104-08-15-05-01-05?
▶A: Рекомендуемый минимальный диаметр вала составляет 76,2 мм (3 дюйма). Радиальные колебания или измерения положения на валах с меньшим диаметром могут изменить масштабный коэффициент.
В: Какой минимальный размер мишени требуется для этого зонда 330104-08-15-05-01-05?
▶А: Минимальный размер плоской мишени составляет 15,2 мм (0,6 дюйма) в диаметре.
В: Какова максимальная прочность на растяжение, которую может выдержать этот зонд 330104-08-15-05-01-05?
▶А: Максимальная допустимая прочность на растяжение составляет 330 Н (75 фунтов) от корпуса зонда до провода зонда.
