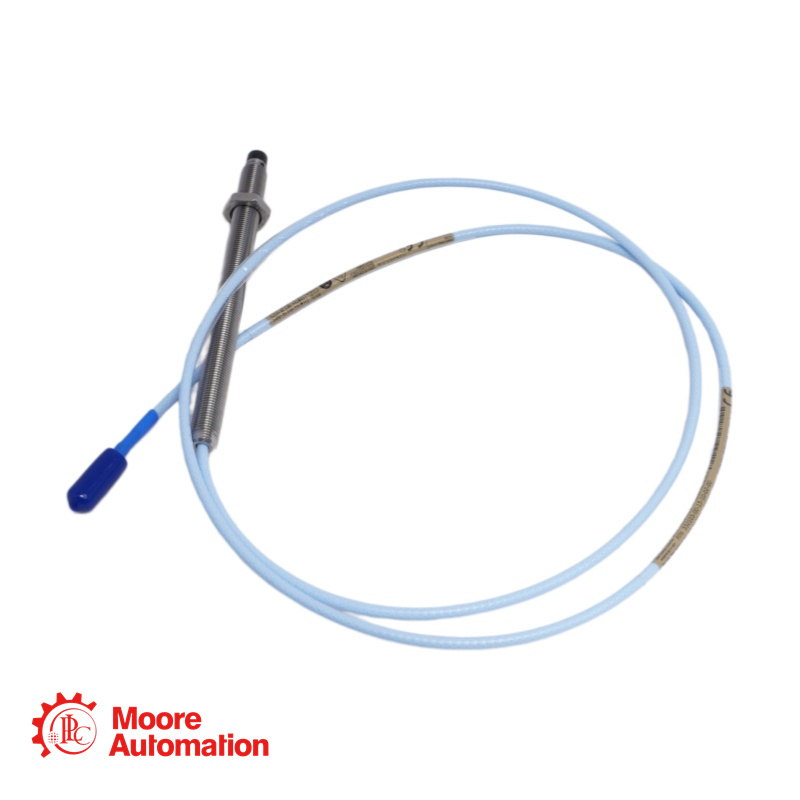

330103-00-13-20-12-05 Зонд НСв

330103-00-13-20-12-05 — это стандартный бесконтактный датчик из серии 3300 XL 8 мм. Он предназначен для измерения вибрации и положения во вращающихся механизмах, таких как машины с жидкостными подшипниками, компрессоры, насосы и турбины.

Этот зонд является частью системы бесконтактных датчиков 3300 XL 8 мм, обеспечивающей улучшенные характеристики в системах вихретоковых бесконтактных датчиков. Система полностью соответствует стандарту Американского института нефти (API) 670 по механической конфигурации, линейному диапазону, точности и температурной стабильности.

330103-00-13-20-12-05 ПОДРОБНОСТИ

Номер детали: 330103-00-13-20-12-05
Базовая модель: 330103 - 3300 XL, зонд 8 мм, стандартное крепление, резьба 3/8-24 UNF, без брони.
Длина без резьбы (AA):00: 0,0 дюймов
Общая длина корпуса (BB): 13: 1,3 дюйма
Общая длина кабеля (CC): 20: 2,0 метра (6,6 фута)
Тип разъема и кабеля (DD): 12: Миниатюрный коаксиальный разъем ClickLoc™, кабель FluidLoc
Сертификация агентства (EE):05: Множественные сертификаты (CSA, ATEX, IECEx)
Тип резьбы: 3/8-24 UNF
Броня: Без брони
Тип крепления: Стандартное переднее крепление
Линейный диапазон: 2,0 мм (80 мил), от приблизительно 0,25 до 2,3 мм (от 10 до 90 мил) от целевого значения (от -1 до -17 В постоянного тока).
Рекомендуемая настройка зазора: 1,27 мм (50 мил) [приблизительно -9 В постоянного тока] для радиальной вибрации.
Средний масштабный коэффициент: 7,87 В/мм (200 мВ/мил)
Совместимость по длине системы: Предназначено для использования с соответствующим бесконтактным датчиком (длина кабеля зонда + длина удлинительного кабеля = общая длина системы).
Коэффициент масштабирования (ISF): 7,87 В/мм (200 мВ/мил) ±5% для системы 5 м в диапазоне температур от 0°C до +45°C; ±6,5% для системы 9 м
Отклонение от наилучшей аппроксимирующей прямой (DSL): менее ±0,025 мм (±1 мил) для системы длиной 5 м в диапазоне температур от 0°C до +45°C.
Материал наконечника зонда: полифениленсульфид (PPS)
Материал корпуса зонда: нержавеющая сталь AISI 303 или 304.

330103-00-13-20-12-05

Часто задаваемые вопросы (FAQ)

В: Каково назначение кабеля FluidLoc (опция "12")?
А: Кабель FluidLoc предназначен для предотвращения утечки масла и других жидкостей из машины через внутреннюю часть кабеля. Это важно в тех случаях, когда кабель проходит через корпус машины, а технологические жидкости должны быть изолированы, чтобы предотвратить утечку.

В: Что означает опция одобрения агентства "-05"?
А: Опция «-05» указывает на то, что данный зонд имеет несколько разрешений для использования во взрывоопасных зонах, включая CSA для Северной Америки, а также ATEX и IECEx для международного применения. Он одобрен для использования в искробезопасных (ia) и невоспламеняющихся (nA/ec) областях применения.

В: Какое правильное значение зазора следует установить для этого датчика 330103-00-13-20-12-05?
А: Для измерения радиальных вибраций рекомендуемый зазор составляет 1,27 мм (50 мил), что соответствует приблизительно -9 В постоянного тока. Это позволяет расположить щуп в центре его линейного диапазона 2,0 мм (80 мил).

В: Какова максимальная длина зацепления резьбы 3/8-24?
А: Максимальная рекомендуемая длина зацепления резьбы составляет 0,563 дюйма. Превышение этой длины может привести к заеданию при установке.

В: В чём разница между кабелем FluidLoc 330103-00-13-20-12-05 и стандартным кабелем?
А: Кабель FluidLoc (опция "12") имеет специальную конструкцию, предотвращающую проникновение жидкости внутрь кабеля. Стандартный кабель (опция "02") не обладает этой функцией. FluidLoc рекомендуется для применений, где кабель зонда может подвергаться воздействию масла или других жидкостей.

В: Какой минимальный рекомендуемый диаметр вала необходим для измерения радиальных вибраций?
А: Рекомендуемый минимальный диаметр вала составляет 76,2 мм (3 дюйма). Измерения на валах меньшего диаметра, как правило, приводят к изменению масштабного коэффициента.
