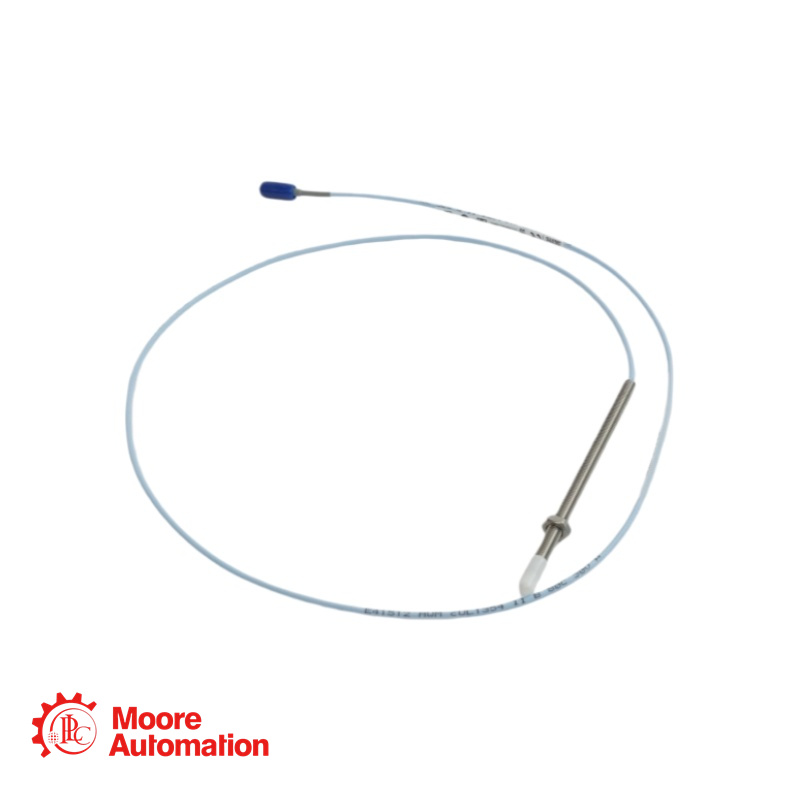

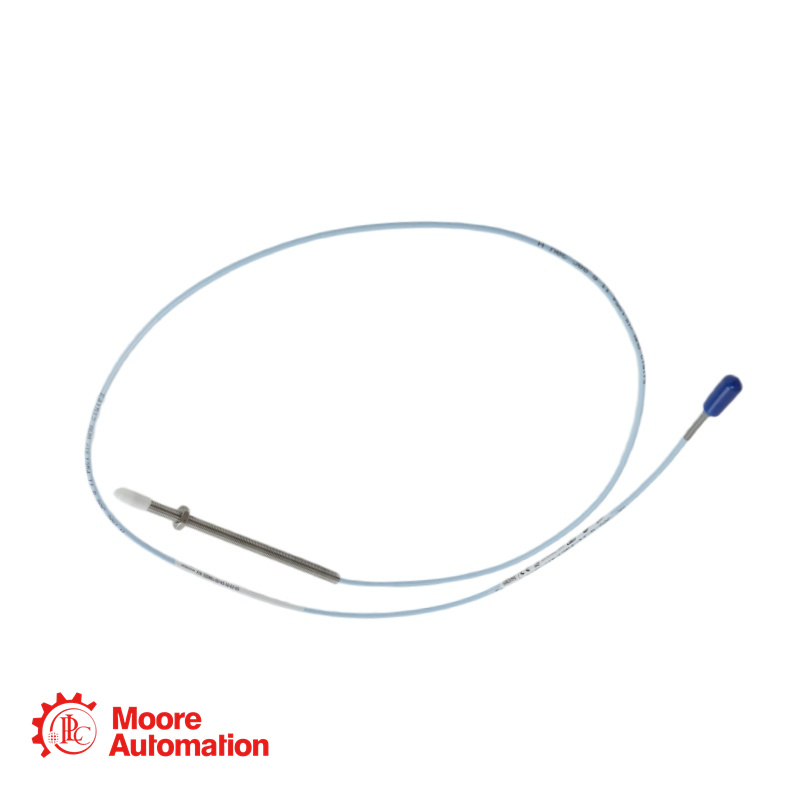

3300 NSv Бесконтактный датчик 330901-00-10-02-00-02 – Бентли, Невада

Параметр

Спецификация

Номер модели

330901-00-10-02-00-02

Бренд / Серия

Зонд ближнего действия Bently Nevada 3300 NSv

Тип зонда

Стандартное крепление, резьба 1/4-28 UNF, без доспехов

Длина без резьбы (А)

00 – 0,0 дюйма (минимум: 0,0 дюйма / максимум: 9,2 дюйма, заказывается с шагом 0,1 дюйма)

Общая продолжительность дела (Б)

10 – 1,0 дюйма (минимум: 0,8 дюйма / максимум: 9,9 дюйма, заказывается с шагом 0,1 дюйма)

Общая длина кабеля (С)

02 – 1,0 метр (39 дюймов)

Вариант разъема и кабеля (D)

00 – Стандартный кабель с разъемом ClickLoc (без защитной накладки на разъем)

Вариант одобрения агентства (E)

02 – Не требуется (не одобрено)

Размер резьбы

1/4-28 UNF-2A

Материал наконечника зонда

Полифениленсульфид (ППС)

Материал корпуса зонда

нержавеющая сталь AISI 304

Тип кабеля

Коаксиальный кабель 75 Ом, изоляция из фторполимера (FEP).

Тип разъема

Позолоченный латунный ClickLoc (миниатюрный коаксиальный кабель)

Рабочая температура (датчик)

от -52°C до +177°C (от -62°F до +351°F)

Максимальная прочность на растяжение

220 Н (50 фунтов) на корпусе щупа к кабелю

Рекомендуемый момент затяжки

Затягивается пальцами (максимум 0,56 Н·м / 5 дюйм·фунт)

Минимальный радиус изгиба

25,4 мм (1,0 дюйм)

Системная совместимость

Бесконтактный датчик 3300 XL NSv и удлинительные кабели 3300 NSv

Что означает номер детали 330901-00-10-02-00-02?

Это стандартный зонд 3300 NSv. Каждый сегмент определяет определенную опцию:
330901: Базовая модель – резьба 1/4-28 UNF, без брони.
00: Длина без резьбы = 0,0 дюймов
10: Общая длина корпуса = 1,0 дюйм
02: Общая длина кабеля = 1,0 метр
00: Вариант разъема – стандартный кабель с разъемом ClickLoc (без защиты разъема)
02: Одобрение агентства – не требуется (не одобрено)

В чём разница между стандартными и реверсивными датчиками NSv?

Стандартные измерительные щупы (330901–330910) предназначены для обычной установки через корпус машины, при этом кабель выходит в сторону от объекта измерения. Щупы с обратным креплением (330906, 330907) предназначены для установки, где щуп необходимо вставлять с противоположной стороны, при этом кабель выходит в сторону объекта измерения. Щупы с обратным креплением не предлагаются с броней или защитой разъема.

Можно ли использовать этот зонд с существующими системами на базе оперативной памяти 3300?

Да. Датчик 3300 NSv и удлинительные кабели механически и электрически совместимы и взаимозаменяемы с предыдущим датчиком 3300 RAM и удлинительным кабелем от Bently Nevada. Для полной модернизации системы датчик Proximitor® также следует заменить на версию 3300 XL NSv.

Какое рекомендуемое значение зазора для этого датчика?

При использовании с датчиком 3300 XL NSv Proximitor® и соответствующим удлинительным кабелем рекомендуемый зазор составляет 1,0 мм (40 мил), что располагает зонд в центре его линейного диапазона 1,5 мм (60 мил).

Какова максимальная длина зацепления резьбы для щупа 1/4-28?

Рекомендуемая максимальная длина зацепления резьбы составляет 0,375 дюйма (1,5 раза больше номинального диаметра резьбы). Превышение этого значения может привести к заеданию при установке.
