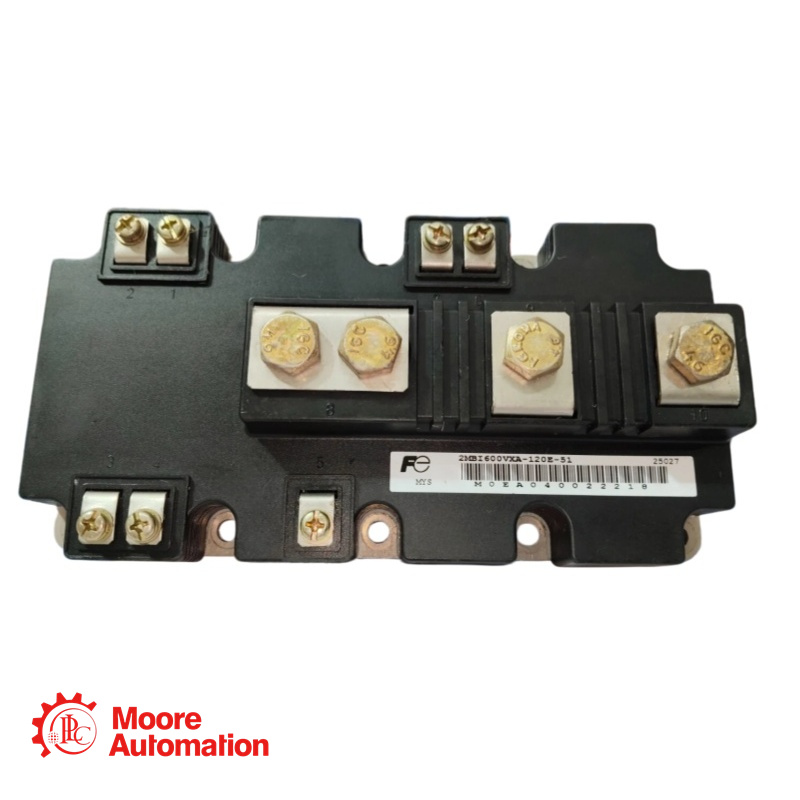

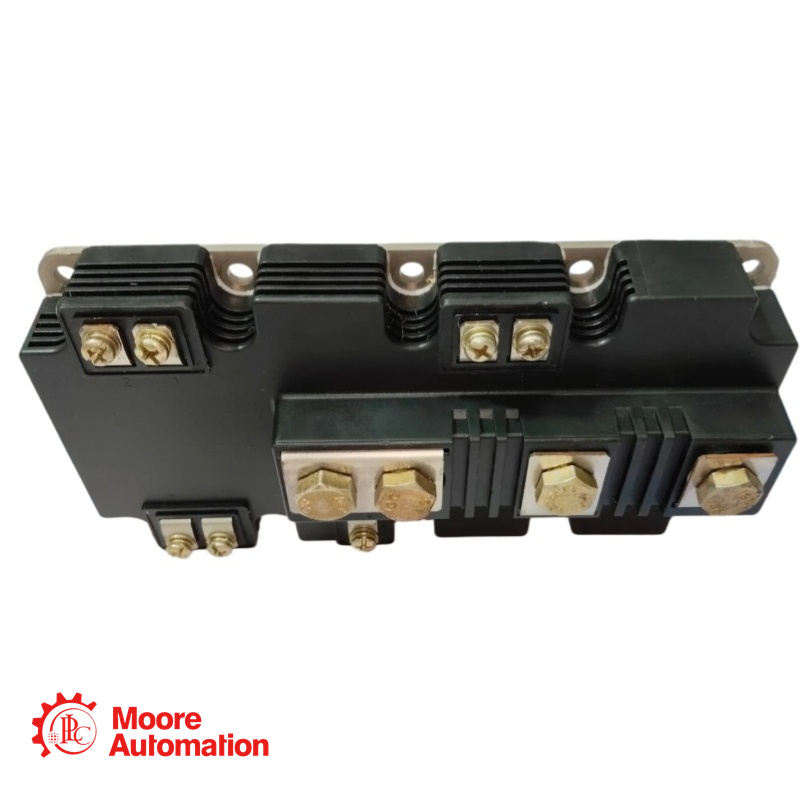

Модуль IGBT 2MBI600VXA-120E-51 от Fuji

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание 2MBI600VXA-120E-51

Модуль 2MBI600VXA-120E-51 — это высокоскоростной импульсный IGBT-модуль из серии V компании Fuji Electric. Он имеет номинальную мощность 1200 В / 600 А и выполнен в корпусе «2 в 1», объединяя IGBT и диод свободного хода (FWD) в одном инверторном выводе. Модуль разработан с использованием низкоиндуктивной структуры для минимизации потерь при переключении и скачков напряжения, что делает его подходящим для высокоэффективных систем преобразования энергии.

Инверторы для привода двигателя
Усилители сервоприводов переменного и постоянного тока
Источники бесперебойного питания
Промышленное оборудование, например, сварочные аппараты.

Параметр

Абсолютные максимальные значения (Tc=25°C, если не указано иное)
Напряжение коллектор-эмиттер (Vces): 1200 В
Напряжение затвор-эмиттер (Vges): ±20 В
Ток коллектора, импульсный (Ic-импульс): 1200 А в течение 1 мс.
Рассеиваемая мощность коллектора (в пересчете на единицу мощности): 3350 Вт на устройство.

Часто задаваемые вопросы

Какой рекомендуемый момент затяжки винтов для установки этого модуля?
A: Для обеспечения надлежащего теплового и электрического контакта без повреждения модуля компания Fuji Electric рекомендует следующие моменты затяжки:
Крепежные винты (M5): 3,0 ~ 6,0 Н·м
Винты основных клемм (M8): 8,0 ~ 10,0 Н·м
Винты клемм датчика (M4): 1,8 ~ 2,1 Н·м

Зачем на модуле нужны измерительные клеммы?
A: Измерительные клеммы (Sense C1, Sense C2E1, Sense E2) предназначены для точного измерения напряжения коллектор-эмиттер в открытом состоянии и характеристик переключения. Благодаря использованию этих клемм, соединенных по Кельвину, измерение не зависит от падения напряжения на сильноточных основных клеммах, что обеспечивает достоверное измерение напряжения микросхемы IGBT.
