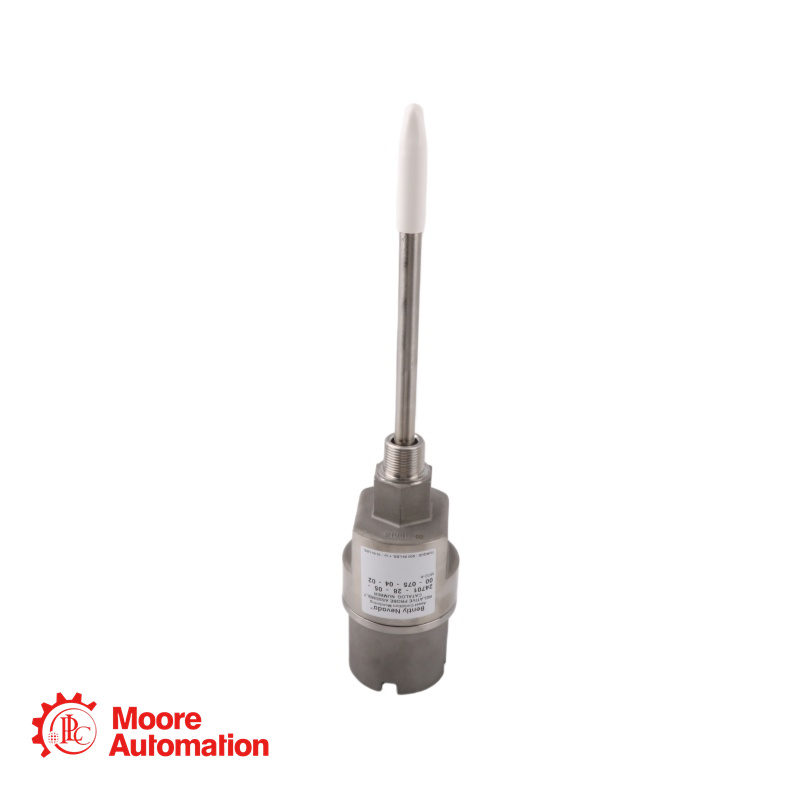

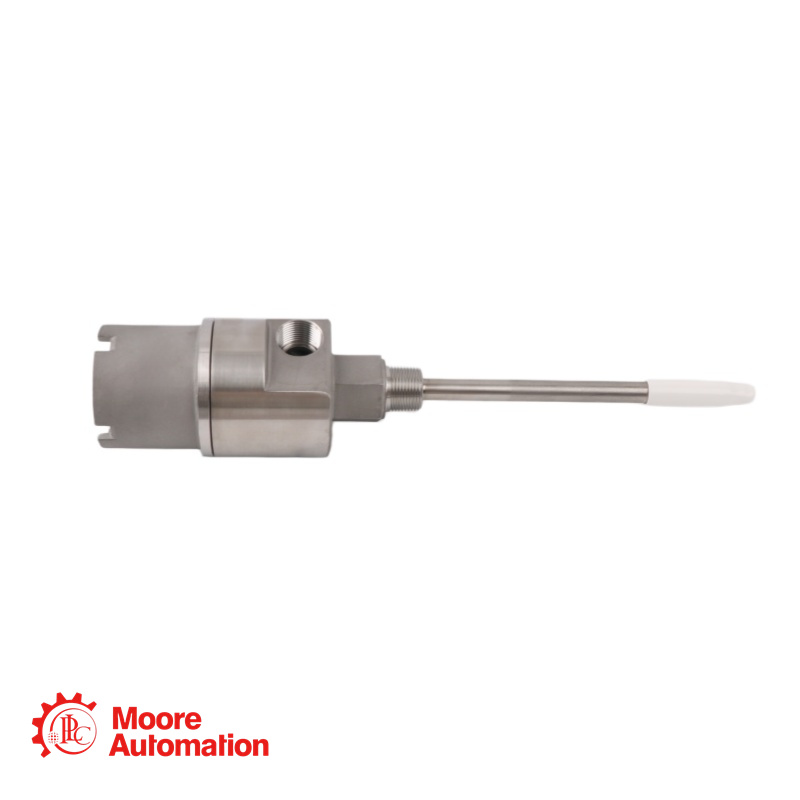

24701-28-10-00-040-00-02 Корпус датчика приближения – Бентли, Невада

Параметр

Спецификация

Номер модели

24701-28-10-00-040-00-02

Бренд / Серия

Бентли НевадКорпус датчика приближения 24701

Материалы для корпуса

нержавеющая сталь 303корпус с втулкой из нержавеющей стали 304

Вариант зондирования (A)

28 – Зонд 3300 XL 8 мм с возможностью выбора сертификации для взрывоопасных зон

Длина кабеля зонда (B)

10 – 1,0 метр (39 дюймов)

Переходник-стойка (C)

00 – Без переходника для крепления (прямой монтаж)

Проникновение зонда (D)

040 – 4,0 дюйма (102 мм) (минимальный размер: 1,0 дюйм, заказывается с шагом 0,1 дюйм)

Вариант комплектации (E)

00 – Без фитингов (две заглушки и две шайбы)

Резьба для крепления (F)

02 – 3/4-14 NPT

Вес корпуса

1,8 кг (4,1 фунта) в типичном весе без фитингов.

Класс защиты корпуса

Соответствует стандарту CSA Type 4; взрывозащищенное исполнение для опасных зон.

Рабочая температура

от -50°C до +80°C (T4) / от -50°C до +40°C (T5)

Согласие

Соответствует требованиям RoHS и API 670.

Что означает номер детали 24701-28-10-00-040-00-02?

Это корпус из нержавеющей стали 24701. Каждый сегмент определяет конкретную опцию:
24701: Базовая модель – корпус из нержавеющей стали с втулкой из нержавеющей стали марки 304.
28: Вариант зонда – зонд 3300 XL 8 мм с возможностью выбора сертификации для взрывоопасных зон.
10: Длина кабеля зонда – 1,0 метр (39 дюймов)
00: Адаптер для стойки (C) – отсутствует (прямой монтаж)
040: Глубина проникновения зонда (D) – 4,0 дюйма (102 мм)
00: Вариант с фитингами – без фитингов (в комплекте две заглушки и две шайбы)

02: Резьба для крепления – 3/4-14 NPT

Является ли этот корпус взрывозащищенным?

Да. Корпус 24701, при использовании с соответствующими взрывозащищенными фитингами (варианты E:01, E:02 или E:04) и сертифицированными методами прокладки проводов, имеет класс взрывозащищенности CSA для опасных зон класса I, подразделения 1 и 2. Данная конкретная модель (E:00) поставляется без фитингов, что позволяет пользователям добавлять собственные сертифицированные фитинги для обеспечения взрывозащищенности.

Какова максимальная глубина проникновения зонда (C + D) в этот корпус при использовании кабеля зонда длиной 1,0 метр?

Для кабеля зонда длиной 1,0 метр (в конфигурации данной модели) максимальный суммарный размер C + D составляет 742 мм (29,2 дюйма). Поскольку данная модель не имеет адаптера для крепления (C=00), эффективная глубина проникновения составляет 4,0 дюйма (102 мм), что находится в пределах безопасного рабочего диапазона. Если глубина проникновения превышает 12 дюймов (305 мм), рекомендуется дополнительная поддержка с помощью защитной гильзы.

Какие фитинги для кабельных каналов необходимы для взрывозащищенной установки?

Для взрывозащищенной установки, сертифицированной CSA, необходимо использовать фитинги, обеспечивающие взрывозащитную целостность корпуса. Варианты включают:
E:01 – Один взрывозащищенный фитинг 3/4-14 NPT + одна заглушка
E:02 – Два взрывозащищенных фитинга 3/4-14 NPT
E:04 – Только одна заглушка 3/4-14 NPT (для монтажа с использованием герметичных кабелепроводов)
Данная модель (E:00) поставляется без комплектующих и требует от пользователя предоставления соответствующих сертифицированных комплектующих.

Можно ли использовать этот корпус с датчиками 3300 XL NSv или 3300 XL 11 мм?

Да. Корпус 24701 подходит для различных типов зондов. Варианты A: 26, 27, 31, 32 предназначены для зондов 3300 XL NSv; варианты A: 29, 30, 35, 36 — для зондов 3300 XL 11 мм. В данной модели используется вариант «28», который соответствует зонду 3300 XL 8 мм с возможностью выбора сертификации.
