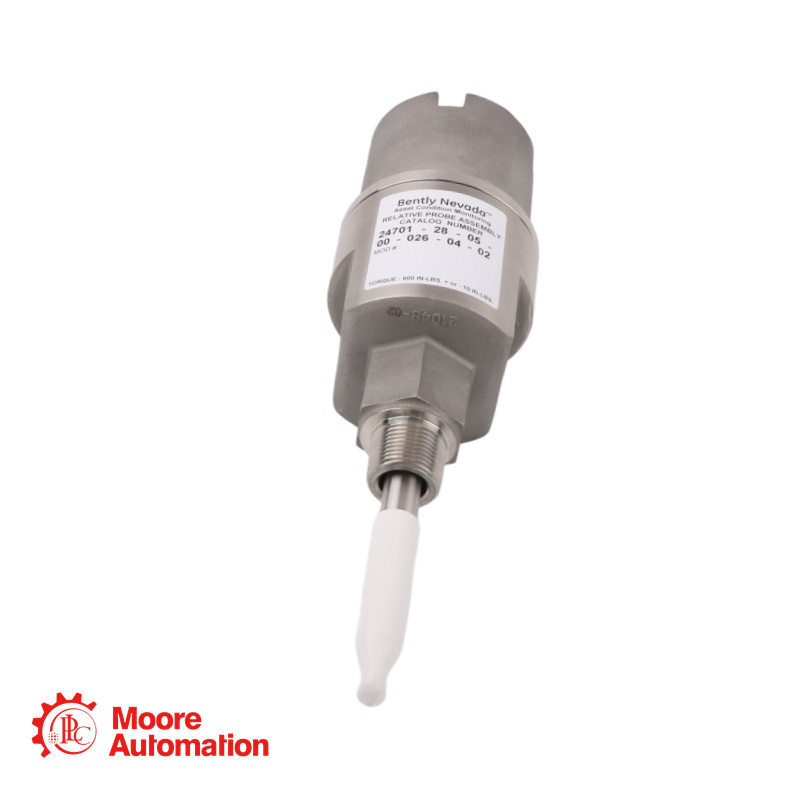

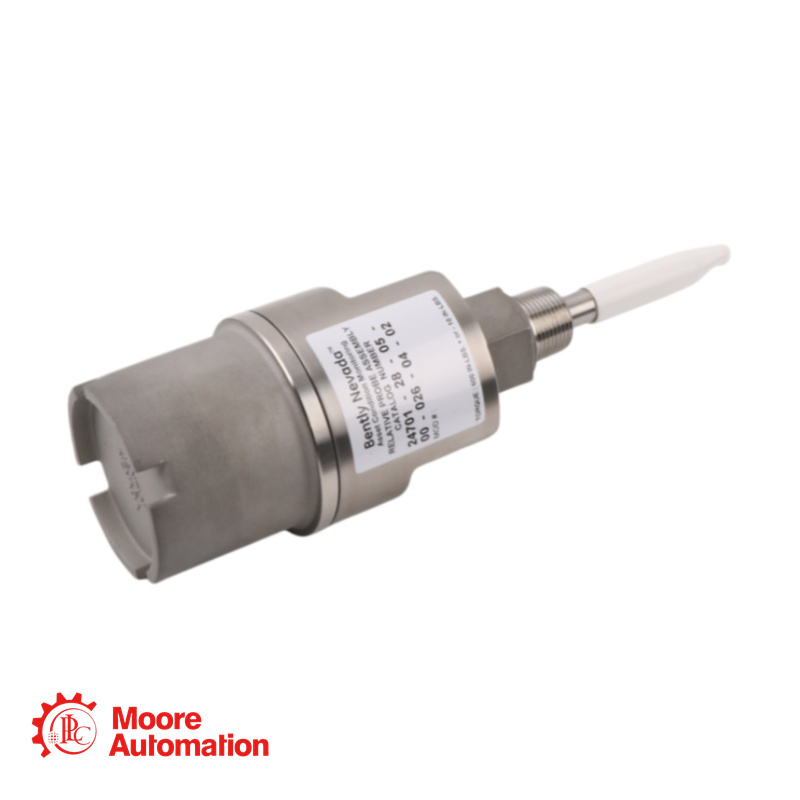

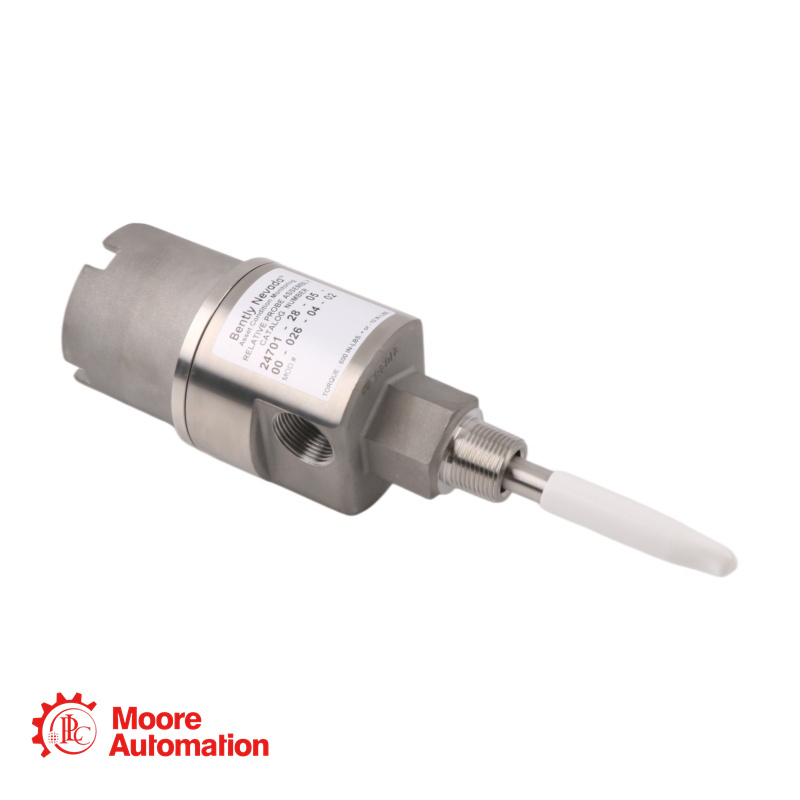

24701-28-05-05-105-03-02 Корпус датчика приближения – Бентли, Невада

Параметр

Спецификация

Номер модели

24701-28-05-05-105-03-02

Бренд / Серия

Корпус датчика приближения Bently Nevada 24701

Материалы для корпуса

нержавеющая сталь 303 корпус с втулкой из нержавеющей стали 304

Вариант зондирования (A)

28 – Зонд 3300 XL 8 мм с возможностью выбора сертификации для взрывоопасных зон

Длина кабеля зонда (B)

05 – 0,5 метра (20 дюймов)

Переходник-стойка (C)

05 – 2,5 дюйма (64 мм) *(минимум: 1,5 дюйма / максимум: 7,5 дюйма, заказывается с шагом 0,5 дюйма)*

Проникновение зонда (D)

105 – 10,5 дюймов (267 мм) (минимальный размер: 1,0 дюйм, заказывается с шагом 0,1 дюйм)

Вариант комплектации (E)

03 – Один штекер 3/4-14 NPT + один переходник 3/4-14 на 1/2-14 NPT + зажим для уплотнения кабеля

Резьба для крепления (F)

02 – 3/4-14 NPT (необходимо при заказе переходника для стоек)

Вес корпуса

1,8 кг (4,1 фунта) в типичном весе без фитингов.

Класс защиты корпуса

Соответствует стандарту CSA Type 4; взрывозащищенное исполнение для опасных зон.

Рабочая температура

от -50°C до +80°C (T4) / от -50°C до +40°C (T5)

Что обозначает номер детали 24701-28-05-05-105-03-02?

Это корпус из нержавеющей стали 24701. Каждый сегмент определяет конкретную опцию:
24701: Базовая модель – корпус из нержавеющей стали с втулкой из нержавеющей стали марки 304.
28: Вариант зонда – зонд 3300 XL 8 мм с возможностью выбора сертификации для взрывоопасных зон.
05: Длина кабеля зонда – 0,5 метра (20 дюймов)
05: Переходник-стойка (C) – 2,5 дюйма (64 мм)
105: Глубина проникновения зонда (D) – 10,5 дюймов (267 мм)
03: Варианты фитингов – заглушка 3/4-14 NPT + переходник на 1/2-14 NPT + зажим для уплотнения кабеля
02: Резьба для крепления – 3/4-14 NPT

В чём разница между сериями корпусов 24701 и 21000?

Основное различие заключается в материале. Модель 24701 имеет корпус из нержавеющей стали марки 303, обеспечивающий превосходную коррозионную стойкость в агрессивных химических средах, морской и шельфовой среде. Модель 21000 использует алюминиевый корпус, который легче и подходит для общего применения. Обе модели доступны с сертификатами взрывозащиты.

Является ли этот корпус взрывозащищенным?

Да, при заказе с взрывозащищенными фитингами (E:01, E:02 или E:04) и сертифицированным по стандарту CA корпусом, он имеет класс взрывозащищенности CSA для взрывоопасных зон класса I, подразделения 1 и 2. Конкретная модель 24701-28-05-05-105-03-02 включает в себя вариант фитингов 03, который совместим со взрывозащищенными установками при наличии соответствующей сертификации.

Какова максимальная глубина проникновения зонда (C + D) в этом корпусе?

Для кабеля зонда длиной 0,5 метра (в конфигурации данной модели) максимальный суммарный размер C + D составляет 343 мм (13,5 дюймов). Если требуемая глубина проникновения превышает 12 дюймов (305 мм), рекомендуется дополнительная защита в виде втулки (например, деталь с номером 37948-01) для предотвращения резонанса.

Можно ли использовать этот корпус с датчиками 3300 XL NSv или 3300 XL 11 мм?

Да. Корпус 24701 подходит для различных типов зондов. Варианты A: 26, 27, 31, 32 предназначены для зондов 3300 XL NSv; варианты A: 29, 30, 35, 36 — для зондов 3300 XL 11 мм. Конкретный вариант «28» в этой модели обозначает зонд 3300 XL 8 мм с возможностью выбора сертификации.
