21000-28-05-00-077-03-02 Жилищное собрание Бентли, Невада

Как я могу узнать цену?

21000-28-05-00-077-03-02

Менеджер по продажам:Фрида
◆Телефон/WhatsApp:+86 15359408275
◆Электронная почта:sales5@mooreplc.com

Описание - Жилищное собрание

21000-28-05-00-077-03-02

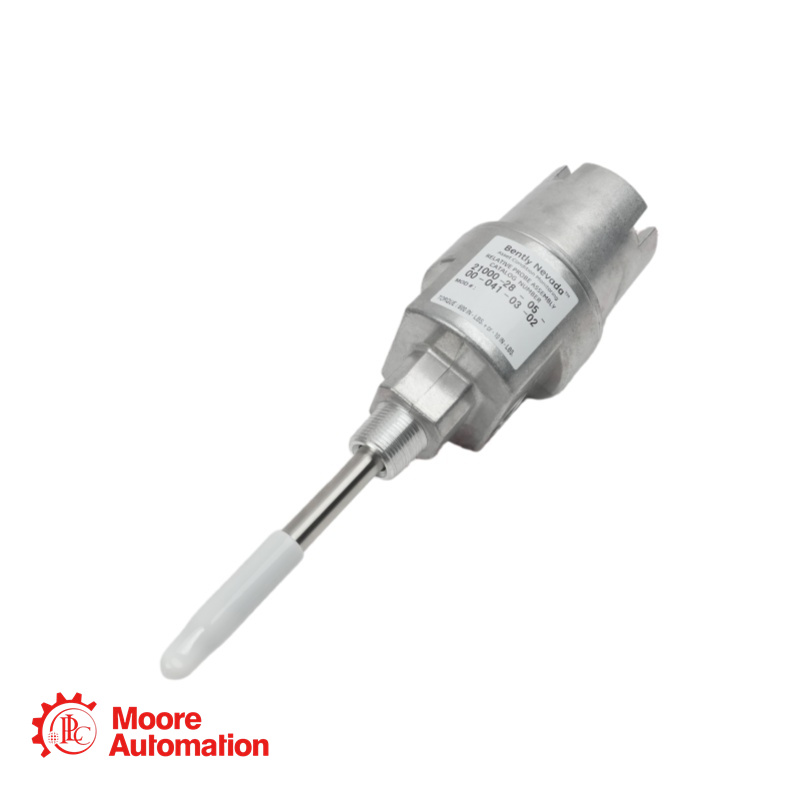

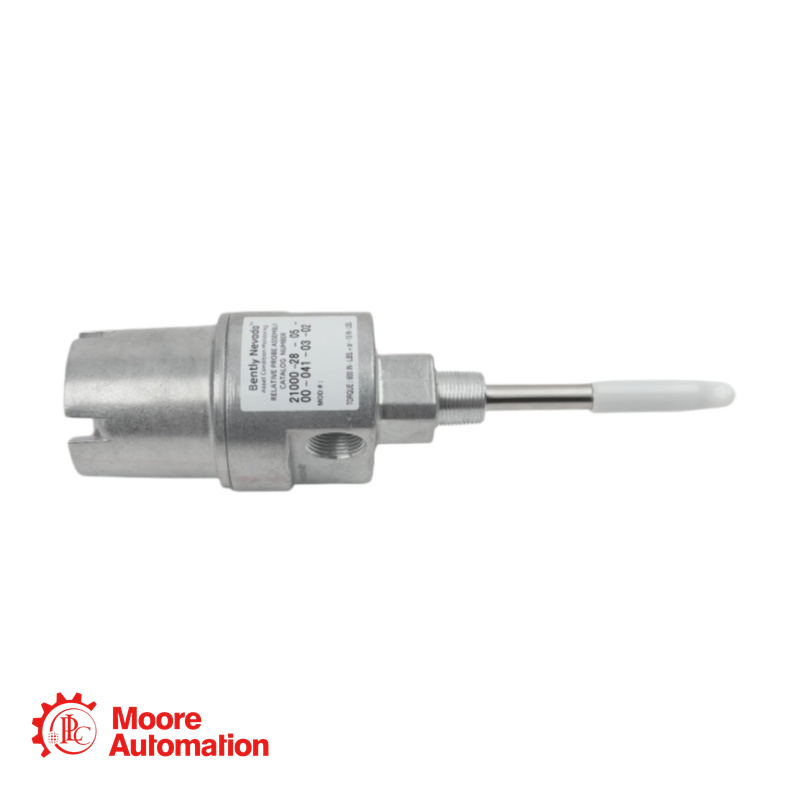

Корпус для измерительного зонда Bently Nevada серии 21000 из алюминия, предварительно собранный с 8-мм зондом 3300 XL с обратным креплением (имеет несколько сертификатов) и кабелем длиной 0,5 м. Этот корпус обеспечивает надежную, погодонепроницаемую (тип 4) защиту для наружной установки датчиков вибрации/положения на корпусах оборудования. Конструкция рассчитана на глубину проникновения зонда 5,2 дюйма и имеет резьбу 3/4-14 NPT для прямой установки в корпус. В комплект входит набор фитингов для кабельных каналов (опция 03) для подключения бронированного кабеля или гибкого кабельного канала.

Параметр - Жилищное собрание

21000-28-05-00-077-03-02

Модель корпуса: 21000 (алюминиевый корпус, втулка из нержавеющей стали 304)
Тип датчика: 3300 XL 8 мм, обратное крепление (Вариант 28: с возможностью выбора сертификации для взрывоопасных зон)
Длина кабеля: 0,5 метра (20 дюймов)
Переходник для крепления: отсутствует (для скрытого монтажа)
Глубина проникновения зонда: 5,2 дюйма (132 мм)
Фитинги: Вариант 03: Заглушка 3/4" NPT, переходник 3/4" на 1/2", кабельный зажим (для кабеля с внешним диаметром от 1/8" до 3/8").
Резьба для крепления: 3/4-14 NPT (наружная, с удлиненным резьбовым соединением для жесткости).
Материал (корпус): алюминий
Материал (гильзы): нержавеющая сталь 304
Рабочая температура: от -51°C до +177°C (от -60°F до +351°F)

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ - Жилищное собрание

21000-28-05-00-077-03-02

В: Каков точный размер от фланца корпуса до наконечника зонда?
A: Размер «D» указывает на глубину проникновения зонда через гильзу: 5,2 дюйма (132 мм). Обратите внимание, что фактический наконечник зонда выступает примерно на 0,2 дюйма (5 мм) за конец гильзы. Общее расстояние от фланца основания корпуса до цели (при условии номинального зазора) составляет примерно 5,45 дюйма. См. страницу 18 технического описания для удлинителя наконечника XL 8 мм.

В: Этот корпус взрывозащищенный?
A: Базовый корпус 21000 механически идентичен корпусу CA21000. Он имеет класс защиты CSA Type 4. Однако для соответствия полной сертификации взрывозащищенности класса I Div 1, указанной на странице 4, сборка должна иметь префикс CA (CA21000). Если для применения требуется строгое соответствие требованиям Div 1/зоны 1, пожалуйста, уточните, требуется ли маркировка CSA. Внутренний зонд является искробезопасным при подключении к утвержденному барьеру.

В: Требуется ли внутренняя опора для прохода диаметром 5,2 дюйма?
A: Нет. Для втулок длиной более 12 дюймов (304 мм) требуется дополнительная опора (деталь 37948-01) во избежание резонанса. При длине 5,2 дюйма данная сборка находится в пределах безопасной рабочей длины без опоры.

В: Какой кабель подходит к входящей в комплект рукоятке "Option 03"?
A: В комплект входит набор многодиапазонных уплотнительных колец. Он предназначен для герметизации кабелей стандартного диаметра удлинительных кабелей Bently Nevada от 1/8" до 3/8" (от 3,2 мм до 9,5 мм).
