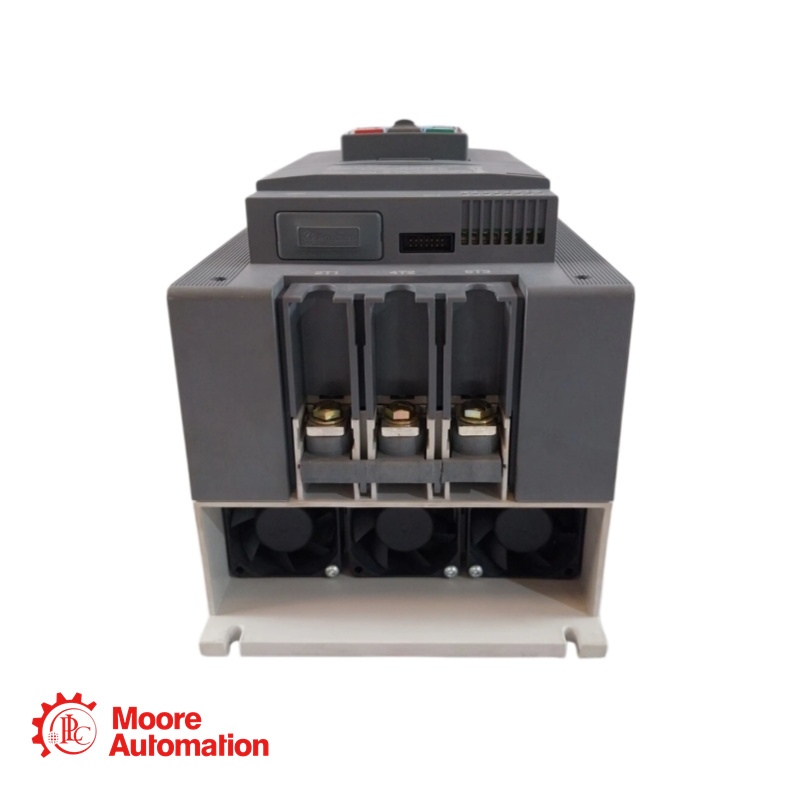

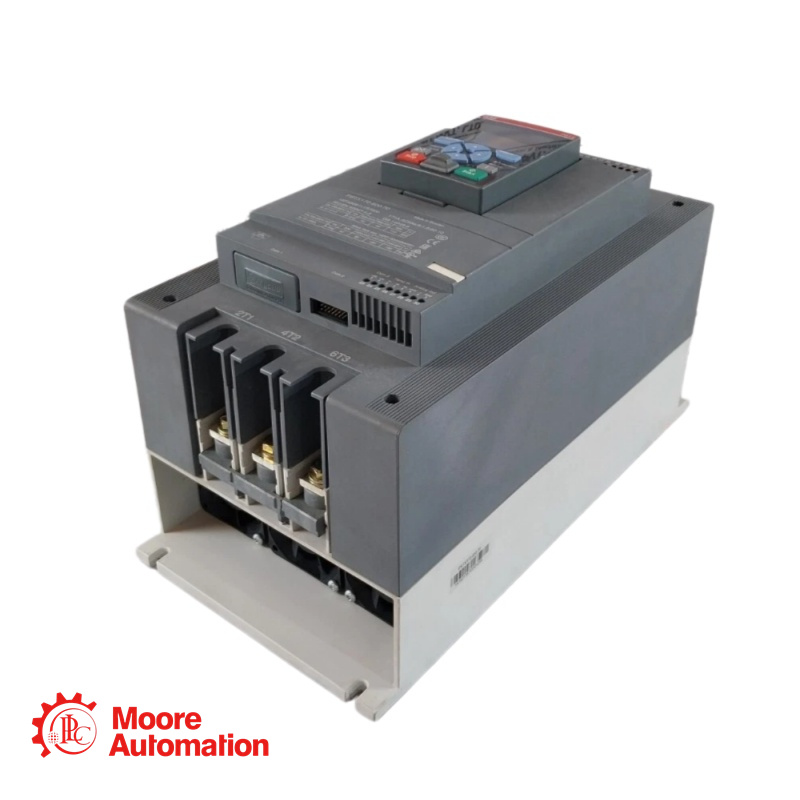

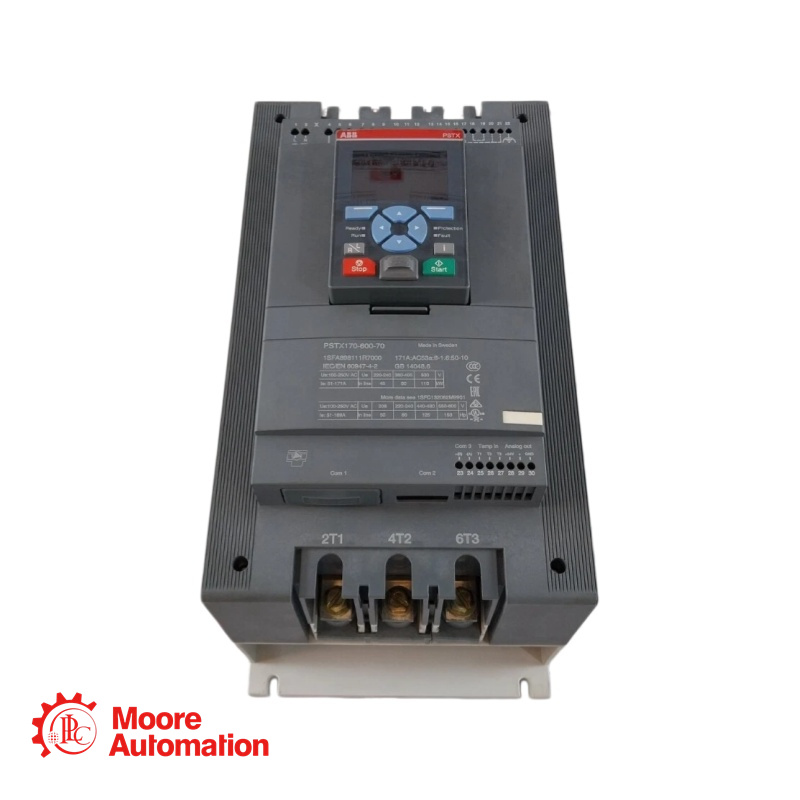

1SFA898111R7000 PSTX170-600-70 Устройство плавного пуска

Устройство плавного пуска PSTX170-600-70 имеет номинальный максимальный рабочий ток 170 А и диапазон рабочего напряжения от 208 до 600 В переменного тока. Номинальное управляющее напряжение составляет от 100 до 250 В переменного тока при частоте 50/60 Гц. PSTX обеспечивает трехфазный плавный пуск и остановку с помощью изменения напряжения или крутящего момента. Встроенный байпас упрощает установку и обеспечивает экономию энергии. Сигналы RUN, TOR и Event доступны с релейных выходов в нормально разомкнутом состоянии (NO). PSTX имеет такие функции, как ограничение тока, пуск с помощью кикстартера, аналоговый выход, отключение питания (EOL), нагрев двигателя и очистка насоса. PSTX также стандартно оснащен функциями толчкового режима, торможения, торможения в режиме ожидания, диагностики, последовательного запуска и аварийного/пожарного режима работы насоса. Для взаимодействия с PSTX предусмотрен съемный полнографический дисплей с классом защиты IP66 и 4-кратным покрытием для наружного применения. Существует четыре способа связи с PSTX. Это может быть реализовано с помощью проводных входов «Пуск/Стоп/Сброс неисправности», а также с помощью трех программируемых цифровых входов. Другой популярный вариант — встроенная связь по полевой шине Modbus RTU, включая опциональные модули ANYBUS со всеми основными протоколами, такими как, например, Profinet, Profibus, Modbus TCP, Ethernet IP и другие. Другой способ связи с PSTX — использование внешнего адаптера и разъема полевой шины. PSTX — это полноценная альтернатива для любых задач пуска двигателей. Он подходит для трехфазных двигателей среднего и большого размера с номинальными токами от 30 до 1250 А при линейном подключении или от 52 до 2160 А при дельта-подключении. Типичные области применения — это, например, насосы, вентиляторы, компрессоры и конвейеры.

Технические характеристики 1SFA898111R7000 PSTX170-600-70

Номинальное рабочее напряжение: 208 ... 600 В переменного тока
Номинальное напряжение питания управления (Us): 100 ... 250 В переменного тока
Номинальное напряжение цепи управления (Uc): 24 В постоянного тока
Номинальная частота (f): 50/60 Гц
Частота основной цепи: 50/60 Гц
Номинальная рабочая мощность при подключении к сети (Pe): (230 В) 45 кВт
(400 В) 90 кВт
(500 В) 110 кВт
Номинальный рабочий ток при подключении к сети (Ie): 170 А
Номинальная рабочая мощность — внутри соединения «треугольник»: (230 В) 90 кВт
(400 В) 160 кВт
(500 В) 200 кВт
Номинальный рабочий ток внутри соединения «треугольник»: 300 А
Защита от перегрузки: Встроенная электронная защита от перегрузки.
Встроенная электронная защита от перегрузки: Да
Время нарастания: 1 ... 120 с
Начальное напряжение при запуске: 10 ... 99 %

Часто задаваемые вопросы 1SFA898111R7000 PSTX170-600-70

В: Можно ли использовать одно и то же устройство как для систем 230 В, так и для систем 600 В?
A: Да. Номинальное рабочее напряжение составляет от 208 до 600 В переменного тока. Устройство автоматически адаптируется к напряжению питания в этом диапазоне, но вам необходимо соответствующим образом пересчитать номинальную мощность (более низкое напряжение = более низкая максимальная мощность).
В: Нужно ли мне внешнее реле перегрузки?
О: Нет. Устройство имеет встроенную электронную защиту от перегрузки. Эта функция исключает необходимость в отдельном тепловом реле перегрузки в пусковом шкафу двигателя.
В: Какие управляющие напряжения необходимы?
A: Питание от источника управления (Us): 100…250 В переменного тока — это питание для внутренней электроники.
Схема управления (Uc): 24 В постоянного тока — обычно используется для сигналов дистанционного запуска/остановки.

Технические примечания

Мощность зависит от напряжения (45 кВт при 230 В → 90 кВт при 400 В). Не превышайте ток 170 А независимо от напряжения.
Мощность выше (160 кВт при 400 В), поскольку устройство плавного пуска пропускает только 58% линейного тока. Однако для работы двигателя необходимо обеспечить доступ ко всем 6 клеммам.
При напряжении 230 В внутри треугольника максимальная мощность составляет 90 кВт (ток ограничен 300 А). При напряжении 500 В внутри треугольника максимальная мощность составляет 200 кВт.
