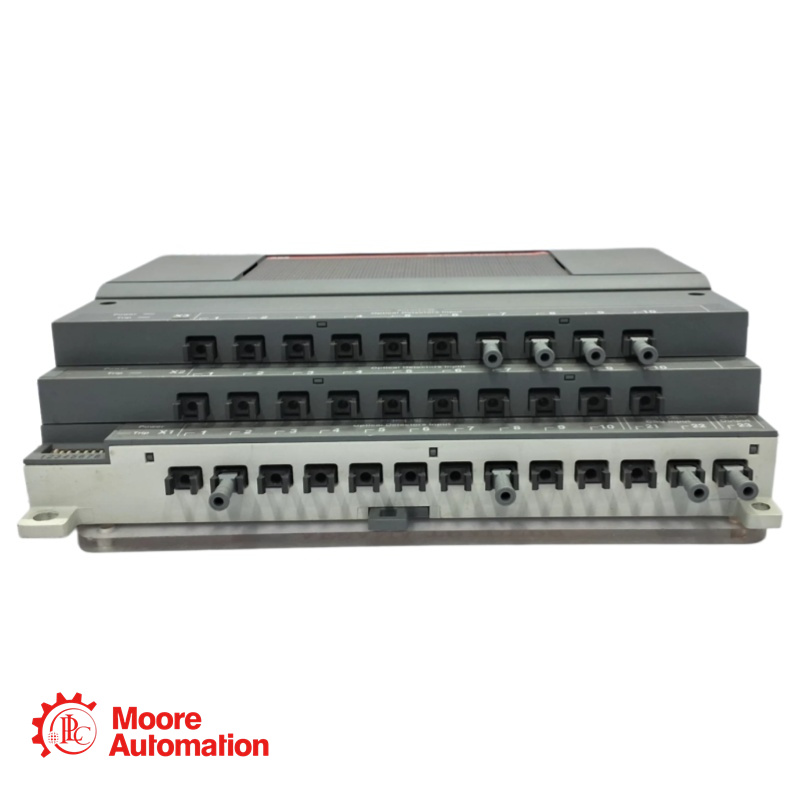

1SFA664001R1001 TVOC-2-240 Дуговой монитор ABB

🔹Краткий обзор

Краткое описание

Система защиты от дугового разряда TVOC-2 представляет собой реле защиты от дугового разряда, которое снижает вероятность возникновения дуговых замыканий и помогает защитить людей и оборудование. Основным блоком системы защиты от дугового разряда является датчик дугового разряда, который обнаруживает свет дуги и через быстродействующие контакты IGBT посылает электрический сигнал в течение 1 мс на ближайший автоматический выключатель, который отключает питание и гасит дугу. Датчик дугового разряда имеет 10 входов для датчиков и может при необходимости отключать до трех автоматических выключателей с зональной селективностью. До 2 дополнительных блоков позволяют увеличить количество датчиков до 30, а сам блок включает в себя человеко-машинный интерфейс (HMI), который может быть размещен снаружи двери. Датчики продаются в широком диапазоне длин для установки в полноценные распределительные устройства. Напряжение питания: 100…250 В постоянного тока или 100…240 В переменного тока, 50/60 Гц. В комплект входят датчики тока, оптические кабели, кабельные стяжки и т. д.

Основные моменты

Сверхбыстрое время реакции: Срабатывает на твердотельных контактах IGBT примерно через 10 секунд. < 1 мс с момента обнаружения света, отменяя стандартные задержки защиты для минимизации энергии дуги.
Сертифицирован по функциональной безопасности.Уровень аппаратной безопасности SIL-2 в соответствии со стандартами IEC 61508 и IEC 62061, соответствующий уровню производительности d (EN ISO 13849-1).
Расширяемая архитектураПоддерживает до 30 оптических детекторов с использованием дополнительных модулей расширения (TVOC-2-E1 или TVOC-2-E3) для полного охвата рабочих мест.
Интегрированный человеко-машинный интерфейс (HMI).Оснащен графическим ЖК-дисплеем и клавиатурой для удобной настройки, регистрации поездок (с указанием времени и даты) и самодиагностики ошибок. Интерфейс HMI может быть установлен на дверце панели (защита передней панели IP54).
Связь Modbus RTUВариант модуля COM (TVOC-2-240-C) обеспечивает обновление состояния в реальном времени и удаленное подключение по протоколу Modbus RTU.
Зональная избирательностьНастраиваемые DIP-переключатели позволяют устройству отключать определенные автоматические выключатели (до 3 выходов IGBT) в зависимости от конкретного датчика, обнаруживающего дугу.

🔹Основные технические характеристики

Номинальное рабочее напряжение (в мкс): 100-240 В переменного тока (50/60 Гц) / 100-250 В постоянного тока
Допустимое отклонение напряжения: переменный ток: -20% / +10%; постоянный ток: -25% / +30%
Потребляемая мощность: 5 Вт
Выходы срабатывания: 3 твердотельных IGBT-транзистора (нормально разомкнутые), 250 В переменного/постоянного тока, 30 А / 0,2 с.
Сигнальные реле: 2 x CO (K2, K3), 5 А, 250 В переменного/постоянного тока
Реле сигнализации IRF: 1 x CO (K1) Самоконтроль, 5 А
Входы детектора (базовый блок): 10 оптических входов (с возможностью расширения до 30)
Максимальная длина кабеля детектора: 30 м (стандартная) / 60 м (с TVOC-2-E3)
Рабочая температура: от -25 °C до +70 °C (непрерывно).

🔹Области применения

Системы распределения электроэнергииЗащита распределительных устройств, щитов распределения и шинопроводов.
Промышленная автоматизацияЗащита центров управления двигателями (ЦУД) и источников питания производственных линий.
Центры обработки данныхОбеспечение непрерывности обслуживания путем снижения риска возникновения электрической дуги в критически важных линиях электропитания.
Возобновляемая энергия и инфраструктураСистемы сбора энергии ветровой/солнечной энергии, насосные станции и морские суда.
Тяжелая промышленностьГорнодобывающие, металлургические и химические заводы, работающие в агрессивных электрических средах.
