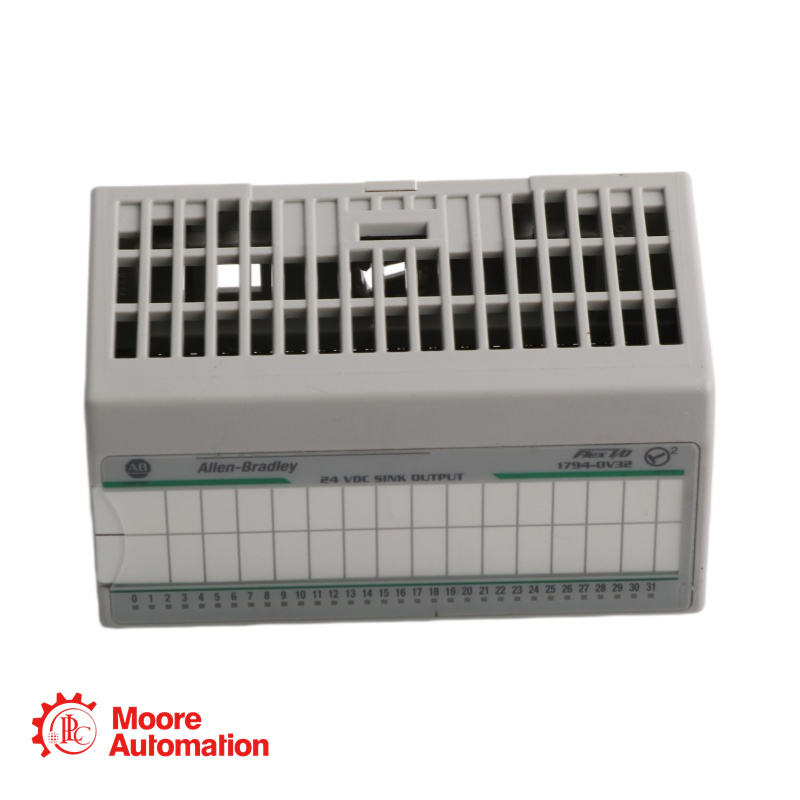

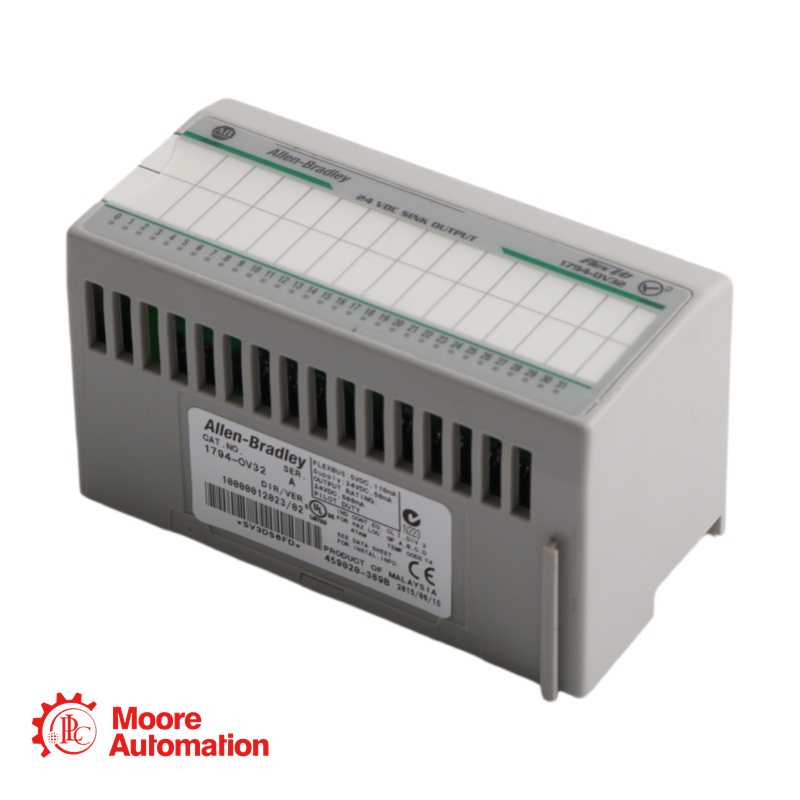

Модуль вывода сигнала ПЛК 1794-OV32

1794-OV32 Модуль вывода источника

Модуль 1794-OV32 из серии Flex I/O разработан как дискретный выходной модуль. Он поддерживает до 32 выходных точек, сохраняя при этом номинальное выходное напряжение 24 В постоянного тока.

1794-OV32 Технические характеристики

Тип ввода/вывода: Дискретный выход
Количество выходных данных: 32 точки
Номинальное выходное напряжение: 24 В постоянного тока
Монтаж: DIN-рейка
Тип выходного сигнала: Погружной
Степень защиты: IP20
Стиль модуля: Открытый стиль
Индикаторы состояния: 32 светодиода

1794-OV32 Часто задаваемые вопросы

В: В чем разница между товарооборотом (sinking) и товарооборотом (sources)?
A: Модуль 1794-OV32 использует выходные сигналы с замыканием на землю (общий вывод). Полевое устройство (нагрузка) подключается между положительным источником питания (+24 В постоянного тока) и выходным выводом модуля. Когда выход включен, ток течет от нагрузки к модулю, а затем к земле. Такая конфигурация также называется NPN-выходом и подходит для управления полевыми входами с источником тока.

В: В комплект этого модуля входит клеммная база, или она продается отдельно?
A: Клеммная база продается отдельно. Модуль 1794-OV32 представляет собой только электронный модуль и должен быть установлен на совместимую клеммную базу FLEX I/O (например, 1794-TB3, 1794-TB32, 1794-TB3S, 1794-TB3G и т. д.) для обеспечения подключения проводов и связи с объединительной платой.
