Цифровой модуль ввода/вывода ПЛК 1794-OM8

1794-OM8 Цифровой модуль ввода/вывода

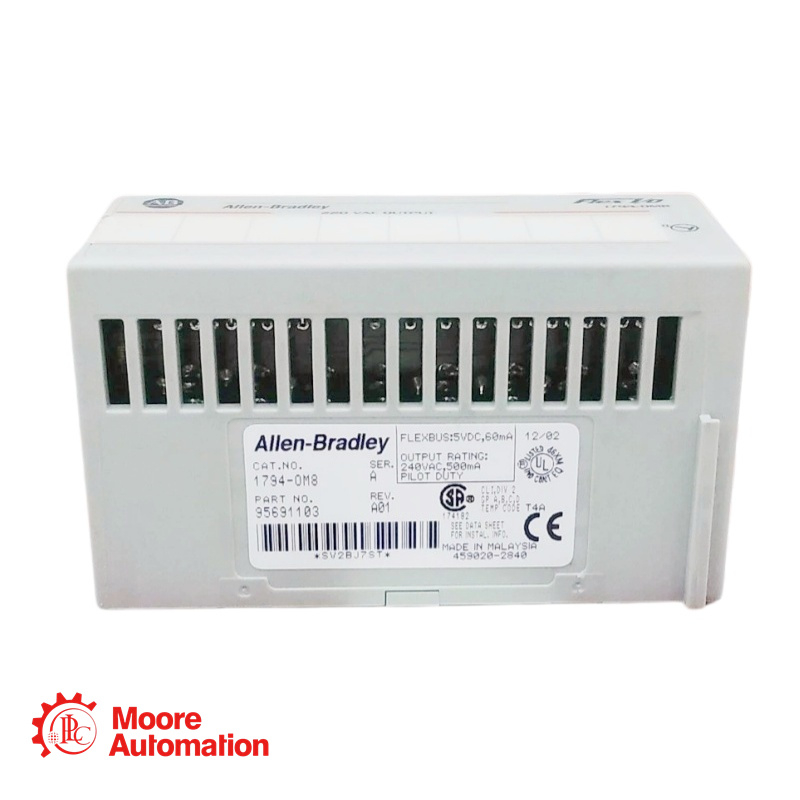

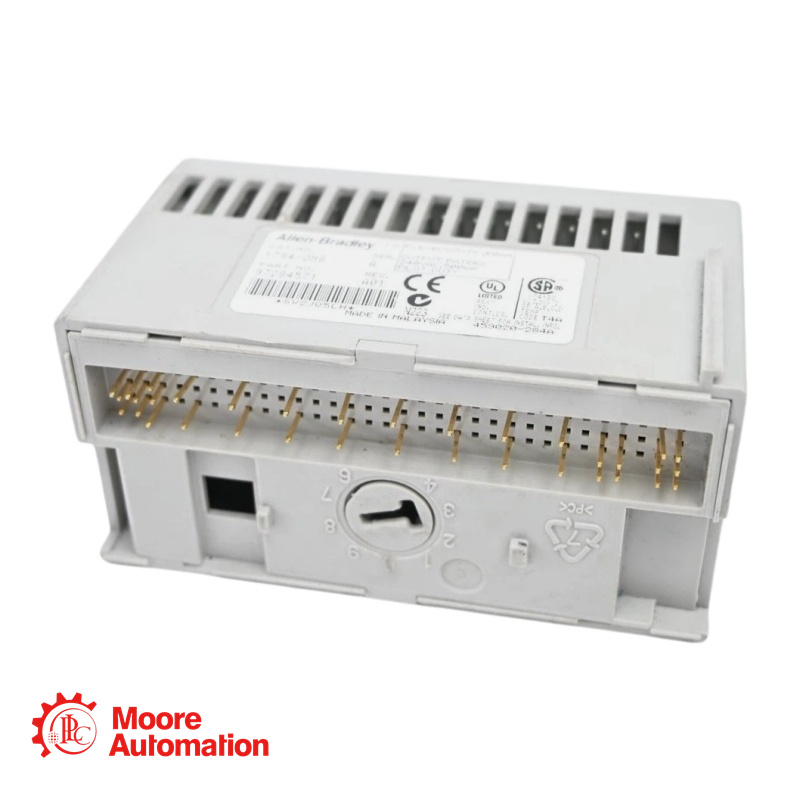

Цифровой выходной модуль 1794-OM8 Flex I/O имеет 8 неизолированных выходов, номинальное выходное напряжение 240 В переменного тока и номинальный выходной ток 4,0 А. Он также работает с максимальным падением напряжения в открытом состоянии 1,5 В переменного тока при токе 0,5 А и максимальным током утечки в закрытом состоянии 2,5 мА.

1794-OM8 Технические характеристики

Выходы: 8 неизолированных
Номинальное выходное напряжение: 240 В переменного тока.
Номинальный выходной ток: 4,0 А
Максимальный ток в открытом состоянии: 500 мА на выход.
Максимальное падение напряжения в открытом состоянии: 1,5 В переменного тока при 0,5 А.
Утечка в выключенном состоянии: максимум 2,5 мА
Напряжение изоляции: 250 В (непрерывное).
Ток по шине Flexbus: 60 мА при 5 В постоянного тока.
Рассеиваемая мощность: 5 Вт при максимальном токе 0,5 А.
Теплоотдача: 17,1 BTU/час при максимальном токе 0,5 А.

1794-OM8 Часто задаваемые вопросы

В: Что означает "Неизолированные выходы" для этого модуля?
A: Неизолированные выходы означают, что 8 выходных каналов используют общую электрическую опорную точку. Все каналы привязаны к одному и тому же общему выводу на клеммной базе. Это упрощает проводку для некритичных приложений, но обеспечивает меньшую защиту от межканальных сбоев по сравнению с индивидуально изолированными или группово изолированными модулями. Такая конфигурация подходит для приложений, где полевые устройства работают от одного источника переменного тока.

В: Какой максимальный ток модуль может одновременно коммутировать по всем 8 каналам?
A: Модель 1794-OM8 имеет номинальный суммарный выходной ток 4,0 А на всех 8 каналах. Поскольку каждый канал способен пропускать максимум 500 мА, необходимо убедиться, что сумма токов на всех активных каналах не превышает 4,0 А. Например, нельзя одновременно переключать все 8 каналов с током 500 мА (8 × 0,5 А = 4,0 А — это точный предел). Требуется тщательное распределение нагрузки.

В: Что означает спецификация тока утечки в выключенном состоянии, и как она может повлиять на мое приложение?
A: Максимальный ток утечки в выключенном состоянии составляет 2,5 мА, что означает, что даже когда выход выключен, через твердотельный коммутирующий элемент (триак/тиристор) может протекать небольшой ток. В некоторых чувствительных приложениях эта утечка может привести к тому, что нагрузка с высоким импедансом (например, небольшая катушка реле или индикаторная лампа) останется слабо запитанной или не сможет полностью выключиться.
