Модуль дискретного ввода ПЛК 1794-IV32

1794-IV32 Дискретный входной модуль

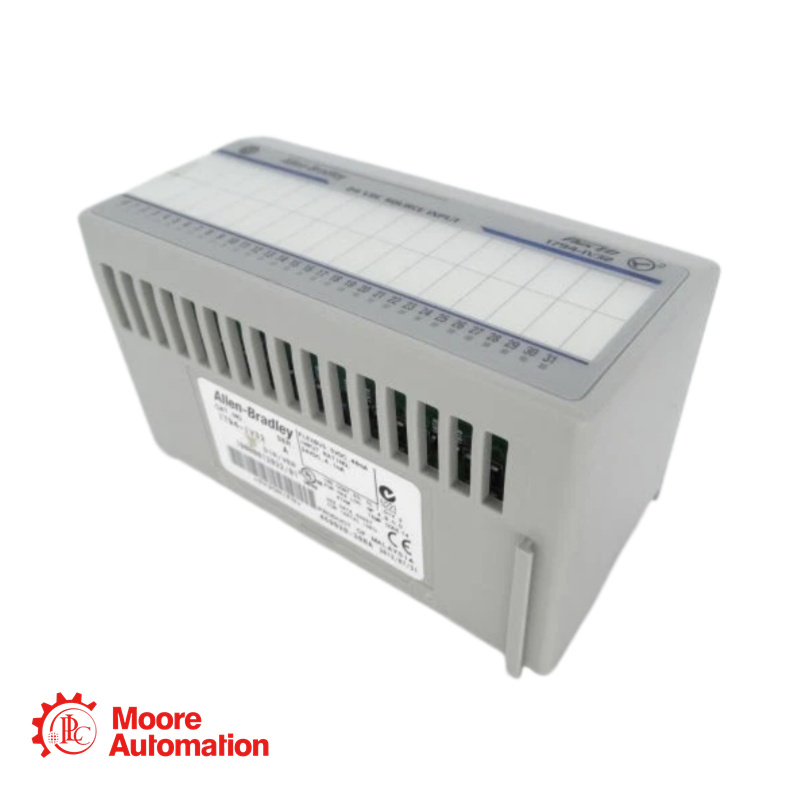

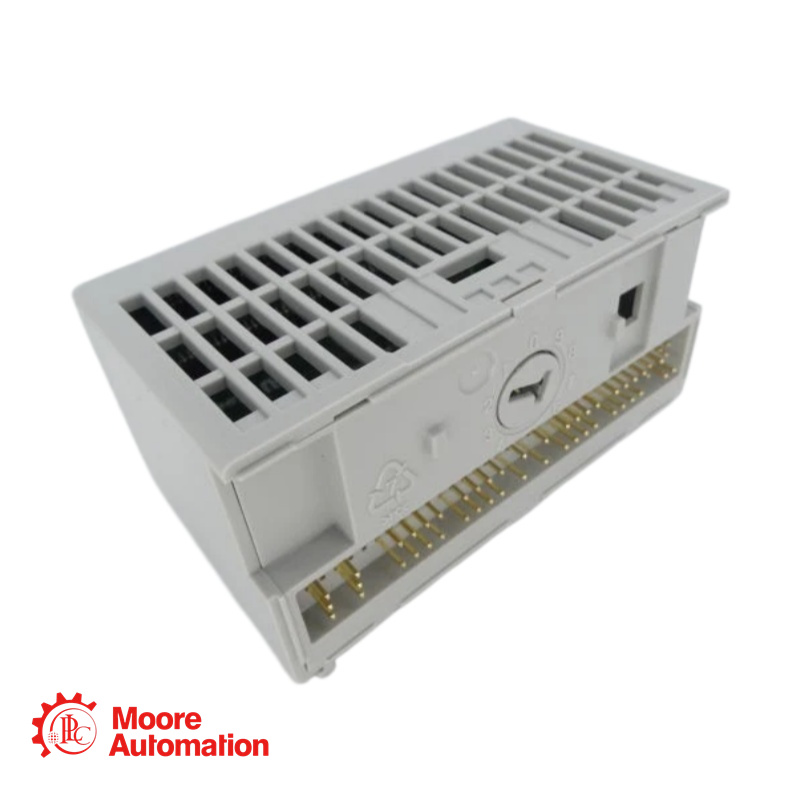

Модуль 1794-IV32 представляет собой дискретный входной модуль, входящий в состав платформы Flex I/O. Этот модуль имеет тридцать два (32) входных канала с источником тока, принимающих номинальное входное напряжение 24 В постоянного тока. Потребляемый ток модуля по шине FlexBus составляет 40 мА при 5 В постоянного тока, и он совместим с клеммными блоками 1794-TB32, 1794-TB32S, 1794-TB62DS и 1794-TB62EXD4X15.

1794-IV32 Технические характеристики

Тип модуля: дискретный входной модуль 24 В постоянного тока
Количество каналов: тридцать два (32)
Индикаторы состояния: 32 желтый индикатор состояния
Количество входных данных: тридцать два (32)
Конфигурация проводки: Источники
Максимально допустимый уровень загрязнения: Степень загрязнения 2
Номинальное входное напряжение: 24 В постоянного тока
Максимально допустимый уровень перенапряжения: Категория перенапряжения II
Номинальное входное напряжение: 24 В постоянного тока.
Минимальное напряжение во включенном состоянии: 19,2 В постоянного тока.
Основание крепления: 1794 Основание крепления
Диапазон входного напряжения: 19,2–31,2 В постоянного тока
Максимальное напряжение во включенном состоянии: 31,2 В постоянного тока.
Высота над уровнем моря: 6562 фута
Ток во включенном состоянии, мин.: 2,0 мА

1794-IV32 Часто задаваемые вопросы

В: Что такое минимальное напряжение и ток в открытом состоянии, и почему это важно?
A: Для надежного определения состояния «включено» прибору 1794-IV32 требуется напряжение не менее 19,2 В постоянного тока при токе 2,0 мА. Любой сигнал поля ниже 19,2 В постоянного тока или с недостаточной пропускной способностью по току не будет зарегистрирован.

В: Можно ли использовать этот модуль во взрывоопасных зонах?
A: Сам модуль должен быть установлен в соответствующем корпусе, подходящем для взрывоопасной зоны. Для установок во взрывоопасных зонах специально разработана клеммная база 1794-TB62EXD4X15.

В: Каков потребляемый ток FlexBus, и почему он указан как 40 мА?
A: Потребляемый ток FlexBus относится к электрическому току, который модуль потребляет от источника питания 5 В постоянного тока объединительной платы FLEX I/O для питания своей внутренней электроники. При потреблении 40 мА модуль 1794-IV32 является эффективным, обеспечивая достаточный запас мощности объединительной платы для дополнительных модулей в том же блоке FLEX I/O.
