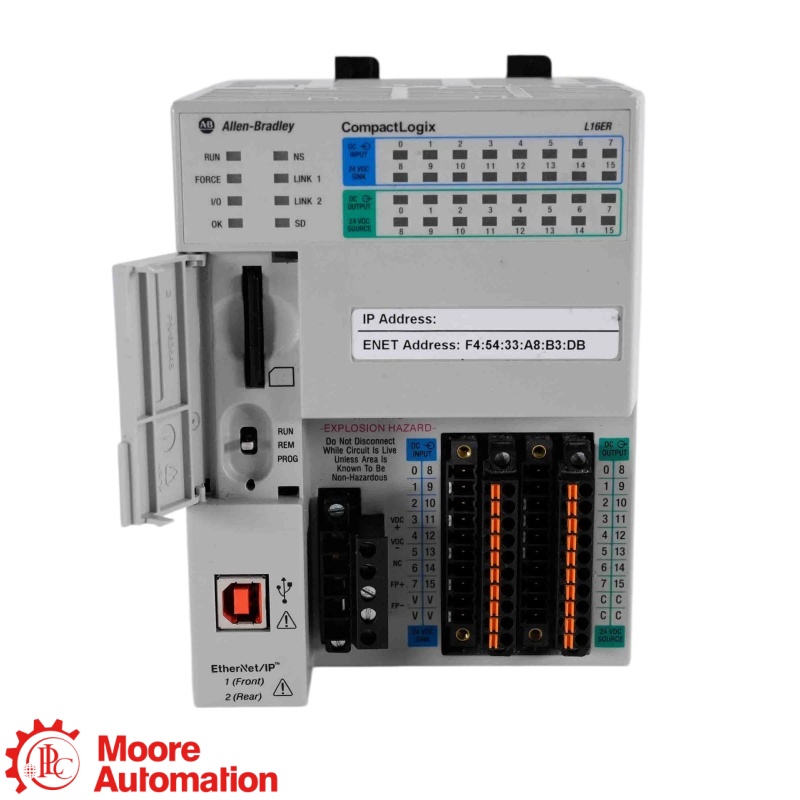

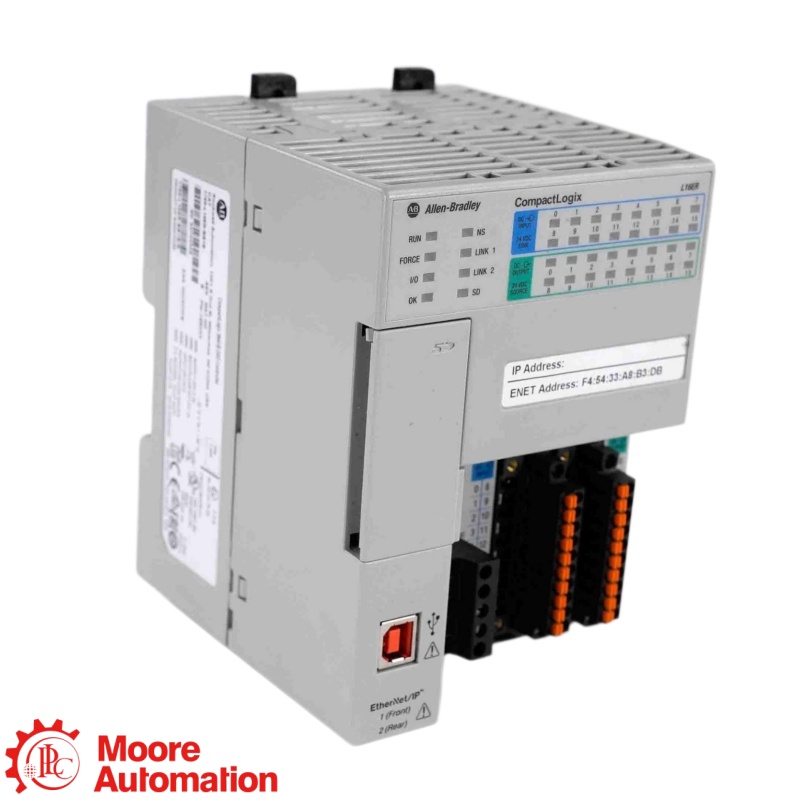

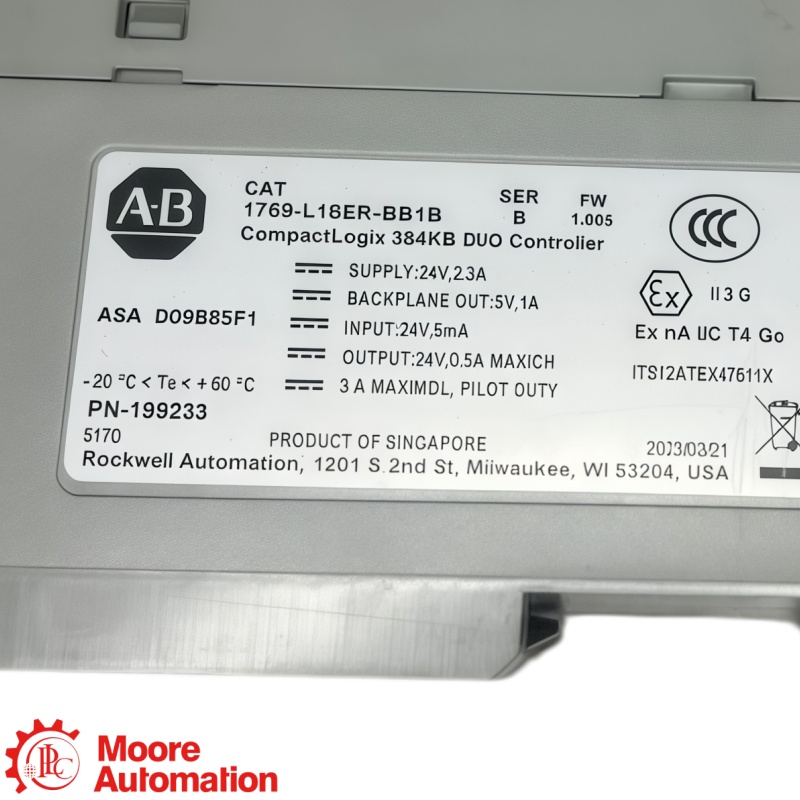

Контроллер 1769-L16ER-BB1B CL 5370 L1

1769-L16ER-BB1B Это контроллер CL 5370 L1, который выполняет программы управления станками Logix, обрабатывает 16 встроенных входов постоянного тока и 16 встроенных выходов постоянного тока, а также взаимодействует по сети EtherNet/IP. Его конфигурация включает 384 КБ пользовательской памяти, два порта Ethernet с поддержкой DLR и поддержку до шести модулей расширения POINT I/O. Для его работы требуется подходящий источник питания постоянного тока 24 В, совместимое оборудование 1734 POINT I/O и версия Studio 5000, соответствующая установленной прошивке.

1769-L16ER-BB1B Используется два порта RJ45 EtherNet/IP в качестве одного встроенного коммутатора для линейной или кольцевой проводки на уровне устройств. Порты передают один и тот же сетевой трафик контроллера, вместо создания двух изолированных интерфейсов контроллера. Проектирование сети должно оставаться в пределах лимита контроллера в четыре настроенных узла EtherNet/IP и должно соответствовать выбранным правилам линейной или кольцевой топологии.

1769-L16ER-BB1B Контроллер имеет 16 встроенных цифровых входов постоянного тока 24 В и 16 встроенных цифровых выходов постоянного тока 24 В для прямой передачи сигналов от машины. Эти каналы являются частью базовой конфигурации контроллера и работают совместно с дополнительным расширением POINT I/O. Перед подключением или заменой убедитесь в наличии полевого напряжения, общих соединений, логики входов постоянного тока и требований к нагрузке выходов постоянного тока.

1769-L16ER-BB1B Расширяет возможности локального ввода-вывода машин через шину POINT, позволяя использовать до шести совместимых модулей ввода-вывода 1734 POINT и до четырех узлов EtherNet/IP в проекте Logix Designer. Это ограничение зависит от конкретного каталога, поэтому для проектов, требующих большего количества локальных модулей или сетевых узлов, необходимо использовать конфигурацию контроллера с большей поддерживаемой мощностью.

1769-L16ER-BB1B Это стандартный контроллер CL 5370 L1, не имеющий встроенных осей CIP Motion. Его конфигурация предназначена для логики, встроенного цифрового ввода/вывода, расширения ввода/вывода POINT и связи по сети EtherNet/IP. Приложения, требующие встроенного управления движением, следует проверять по каталожному номеру, поддерживающему управление движением, например, 1769-L18ERM-BB1B, и требуемой комбинации привода/прошивки.

1769-L16ER-BB1B Предоставляет 384 КБ пользовательской памяти для проекта Logix и использует промышленную карту Secure Digital для резервного копирования, передачи данных и операций с микропрограммой. Стандартная конфигурация поставляется с картой 1784-SD1 объемом 1 ГБ и поддерживает опцию 1784-SD2 объемом 2 ГБ. Размер проекта, микропрограмма контроллера и образ SD-карты должны соответствовать целевому контроллеру перед восстановлением.

1769-L16ER-BB1B Указан производителем как имеющий активный статус жизненного цикла и остающийся контроллером CL 5370 L1 с памятью 384 КБ. Замена должна по-прежнему соответствовать серии оборудования, версии прошивки, совместимости с Logix Designer Studio 5000 и сохраненному проекту. Не следует предполагать, что другой каталожный номер 1769-L1 является прямой заменой, поскольку ограничения по памяти, узлам, перемещению и расширению различаются.

1769-L16ER-BB1B Перед использованием контроллера для восстановления управления, встроенного ввода-вывода и связи EtherNet/IP необходимо убедиться, что он точно соответствует требуемому контроллеру. Необходимо подтвердить входное напряжение 10…28,8 В постоянного тока, нагрузку от источника питания, схему подключения 16-входового и 16-выходового источников питания, количество модулей ввода-вывода POINT, количество узлов EtherNet/IP, топологию сети, способ монтажа, требования к заднему бамперу, серию контроллера, микропрограмму и память проекта. Любое несоответствие может препятствовать запуску или приводить к небезопасному поведению ввода-вывода.
