Модуль управления IntelliVAC 1503VC-BMC5-MC1 - ПЛК

Свяжитесь с нами по указанным ниже контактам, чтобы получить лучшую цену.
Контакт-- Фрида
Электронная почта--sales5@mooreplc.com
Мобильный телефон (WhatsApp) +86 15359408275

Описание 1503VC-BMC5-MC1

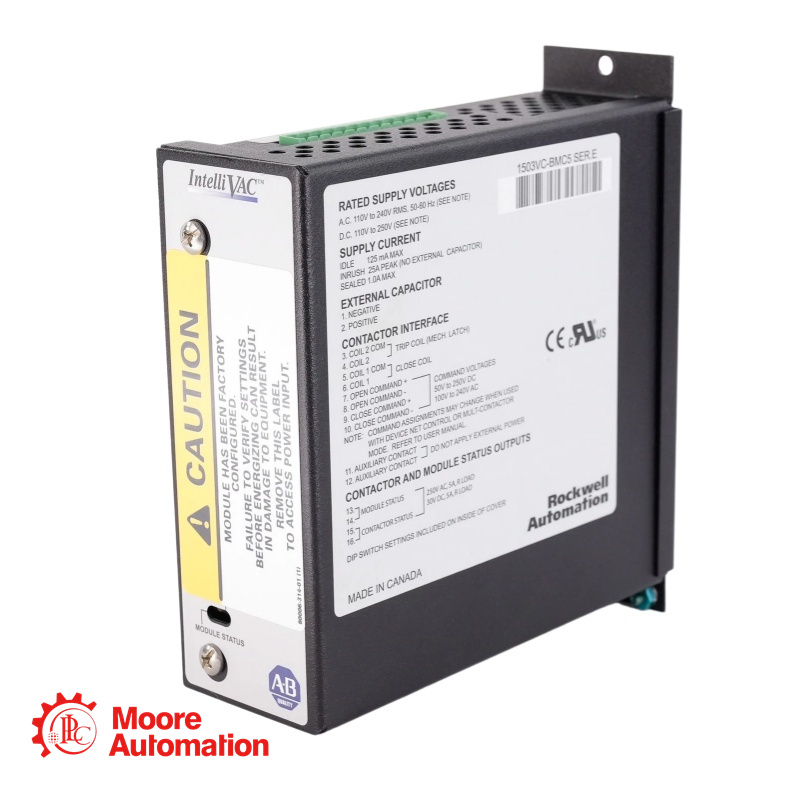

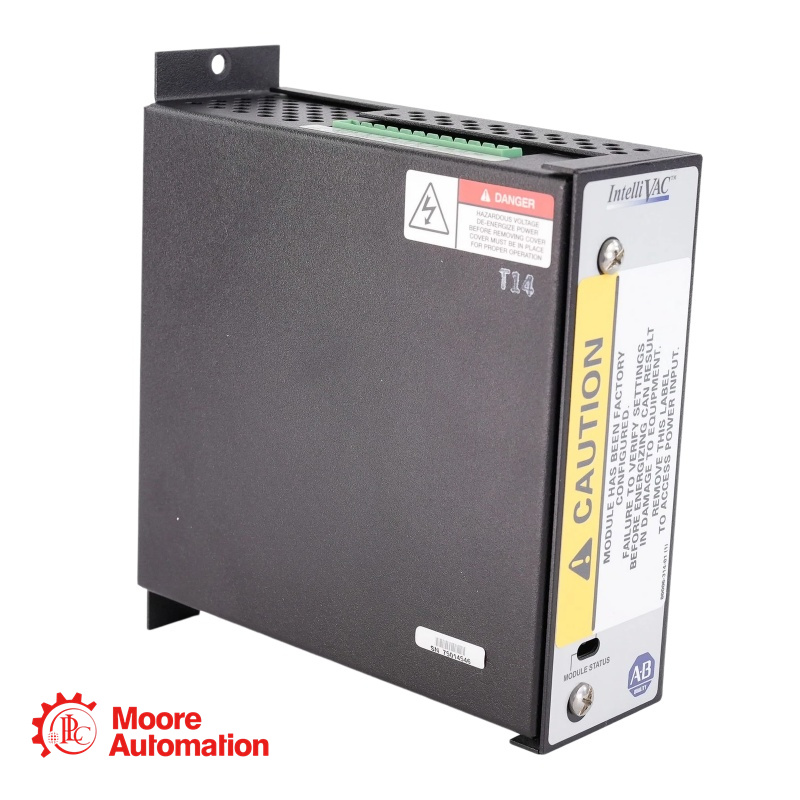

Устройство Bulletin 1503VC используется для управления вакуумными контакторами Bulletin 1502, которые являются важным компонентом контроллеров двигателей среднего напряжения CENTERLINE Bulletin 1500/1900. IntelliVAC — это эффективное и гибкое решение для управления вакуумными контакторами среднего напряжения, используемыми в пусковых и питающих устройствах двигателей.
Модуль IntelliVAC может использоваться для управления вакуумными контакторами Bulletin 1502 на 400 и 800 ампер. С помощью IntelliVAC можно управлять как контакторами с электрической фиксацией, так и контакторами с механической защелкой.

Широкий диапазон напряжения питания (110-240 В переменного тока, 50/60 Гц, 110-250 В постоянного тока) позволяет использовать устройство в различных областях применения.
Постоянное время срабатывания вакуумного контактора (при заданном напряжении питания) обеспечивает воспроизводимость результатов.
Возможность выбора времени отключения вакуумного контактора улучшает согласование с вышестоящими силовыми предохранителями.
Электронная компенсация высоты (только в модели Bulletin 1502 400 A) исключает необходимость механической компенсации для высот более 1000 метров (контакторы Bulletin 1502 800 A включают удобную механическую регулировку высоты).

Параметр

Основной входной пусковой ток: 25 А пиковое значение (половина цикла)
Максимальный ток холостого хода (без питания катушки): 125 мА (переменный ток) / 35 мА (постоянный ток)
Максимальный ток удержания: 300 мА (переменный ток) / 100 мА (постоянный ток)
Ток срабатывания/замыкания (0,2 сек): Конкретные значения указаны в таблице технических характеристик.
Рабочее напряжение питания (датчик): минимум 95 В.
Рабочее напряжение питания (падение напряжения): минимум 75 В (70 В для срабатывания защиты).
Входные напряжения управления (открытие/закрытие): 70-240 В переменного тока / 70-250 В постоянного тока; максимальный ток во включенном состоянии 11 мА переменного тока / 2,4 мА постоянного тока.
Выходные контакты состояния: переменный ток 250 В, 5 А (нагрузка R); постоянный ток 30 В, 5 А (нагрузка R).

Часто задаваемые вопросы

Что означает предупреждение "Invalid Command Present" и как его устранить?
A: Это предупреждение (обозначаемое желтым светодиодом состояния модуля) срабатывает, если во время включения модуля обнаруживается команда «Замыкание», «Поворот» или «Срабатывание», или если команда «Замыкание»/«Поворот» подается слишком быстро (до проверки последовательности размыкания контактора, которая занимает около 60 мс плюс время срабатывания). Оно также возникает, если команды «Замыкание» и «Срабатывание» присутствуют одновременно на механическом защелкивающем устройстве. Восстановление происходит автоматически: состояние устраняется, как только неисправный входной сигнал удаляется или исправляется, без необходимости перезапуска управляющего питания.

Как работает функция задержки срабатывания при пониженном напряжении (TDUV), и когда требуется внешний конденсатор?
A: Функция TDUV позволяет контактору пережить кратковременное падение напряжения или отключение питания без размыкания. Модуль может обеспечивать короткое время срабатывания TDUV (до 0,2 секунды для 110/120 В и 1,0 секунды для 220/240 В) без каких-либо внешних компонентов. Для более длительного времени срабатывания до 2 секунд (настраивается с помощью DIP-переключателей) необходимо подключить внешний конденсатор к клеммам 1 и 2 модуля. Будьте осторожны при использовании TDUV в системах аварийной остановки, так как контактор не разомкнется до истечения запрограммированной задержки.

В чём разница между выходами реле «Состояние модуля» и «Состояние контактора»?
A: Два релейных выхода, оба с нормально разомкнутыми контактами, обеспечивают различное отображение. Реле состояния модуля замкнуто (исправно), когда модуль работает нормально (зеленый светодиод), и разомкнуто во время неисправности (красный светодиод) или при появлении предупреждений. Реле состояния контактора замкнуто, когда команда замыкания активна в течение первых 200 мс, или всякий раз, когда обнаруживается физическое замыкание контактора (желтый светодиод); оно разомкнуто, когда контактор разомкнут.
